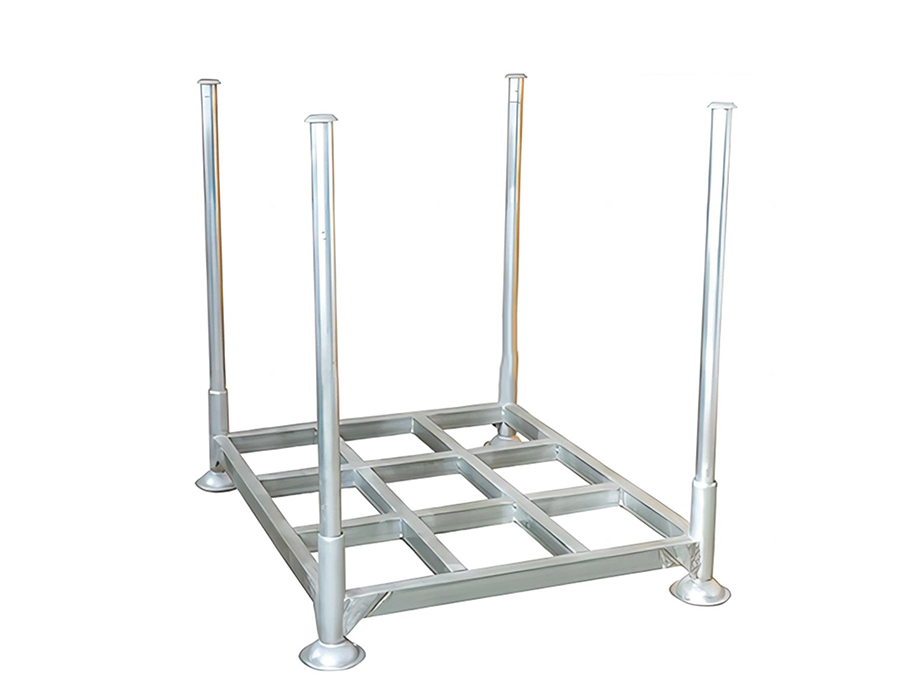

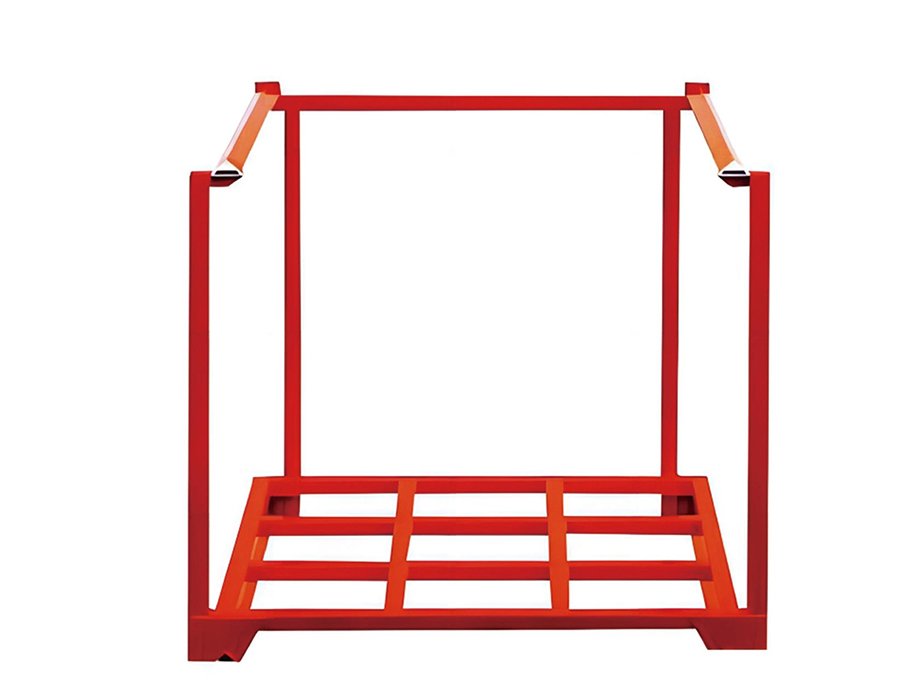

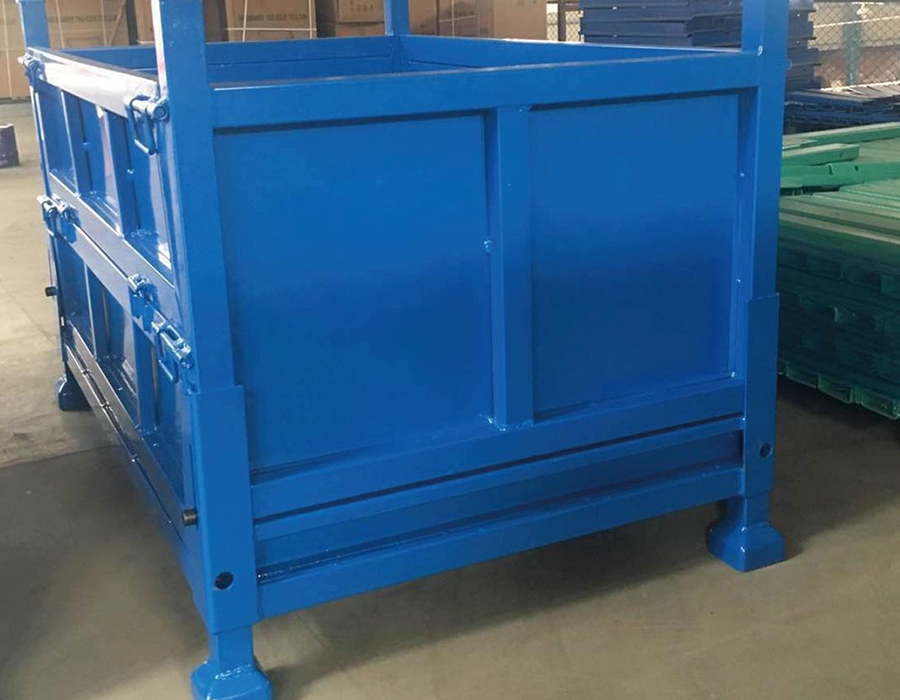

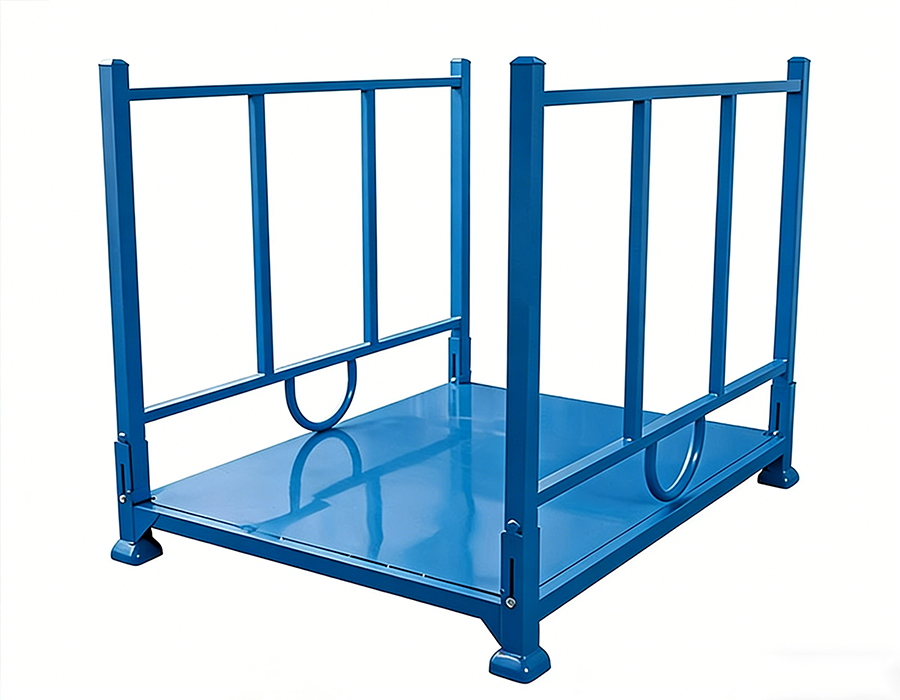

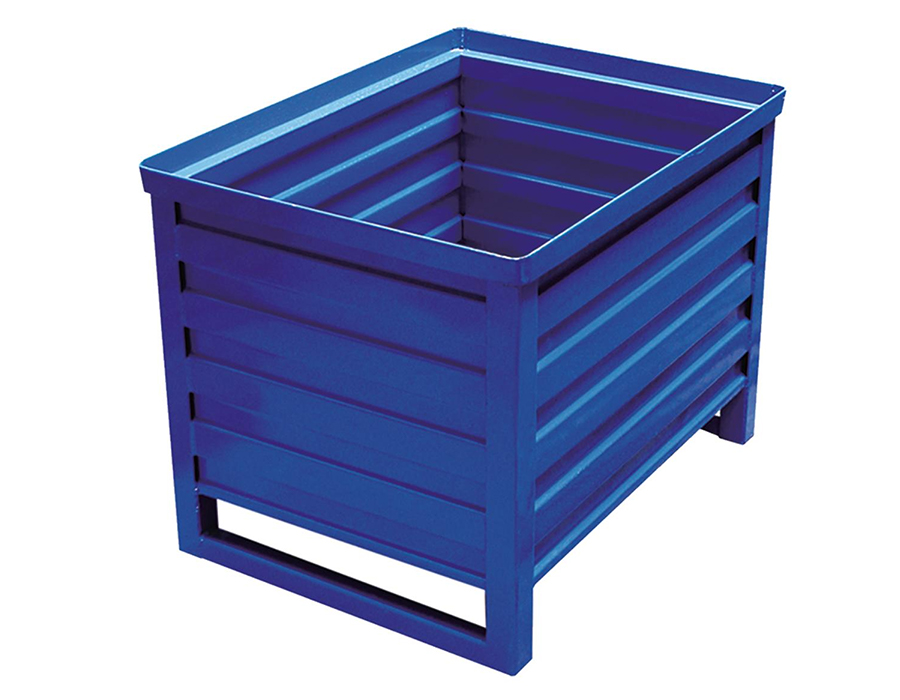

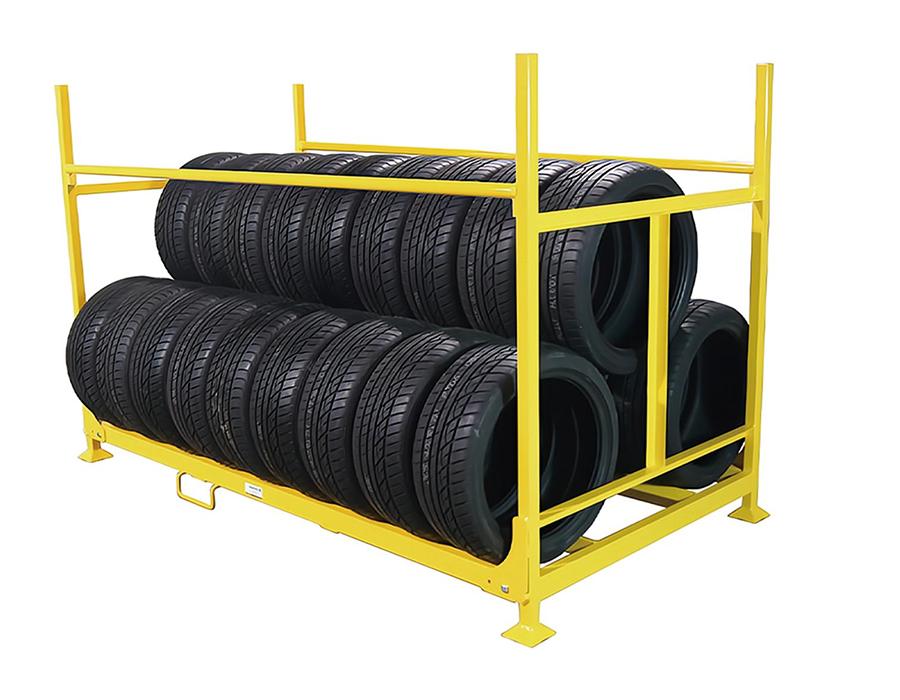

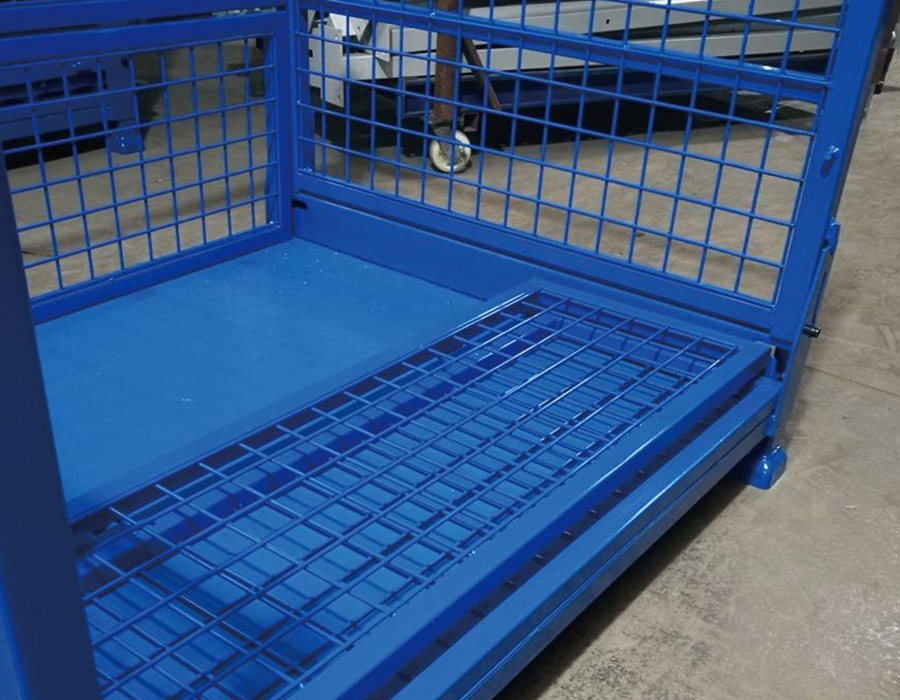

Supports de matériel d'atelier industriel

Faire correspondre la typologie des racks aux modèles de flux de matériaux de l'atelier

Supports de stockage de matériel d'atelier industriel jouent un rôle opérationnel fondamentalement différent de celui des rayonnages d'entrepôt : ils se trouvent à l'intérieur ou immédiatement à côté des lignes de production, ce qui signifie que la fréquence d'accès, la vitesse de récupération et la portée ergonomique affectent directement le débit de production plutôt que simplement l'efficacité du stockage. La sélection d'une typologie de rack basée uniquement sur la capacité de charge et l'encombrement (sans modéliser le modèle de flux de matériaux que le rack doit prendre en charge) aboutit à des configurations de stockage qui retiennent techniquement le matériau mais créent des frictions de manipulation qui ralentissent les cycles de production et augmentent la fatigue de l'opérateur.

La distinction essentielle se situe entre le stockage statique et le flux dynamique. Les matériaux soumis à un retrait à haute fréquence (éléments de fixation, consommables, sous-ensembles préparés pour une utilisation immédiate) nécessitent des racks configurés pour une récupération en un seul mouvement sans repositionnement des éléments adjacents. Les rayonnages à flux alimentés par gravité, les systèmes de bacs inclinés et les rayonnages en porte-à-faux à face ouverte répondent tous à cette exigence par le biais de différents mécanismes : les racks à flux utilisent des rouleaux inclinés pour faire avancer automatiquement le stock après chaque prélèvement ; les systèmes de bacs inclinés utilisent des étagères à angle fixe qui maintiennent les petites pièces visibles et accessibles sur la face avant ; Les rayonnages en porte-à-faux offrent un accès latéral dégagé aux barres longues, aux extrusions ou aux tuyaux sans avoir besoin de manœuvrer autour des obstructions des colonnes. Les matériaux avec une fréquence de retrait plus faible mais un poids individuel élevé (pièces moulées brutes, outillage lourd, stock de bobines en vrac) sont mieux servis par des racks à plateau plat ou de type tiroir positionnés à proximité des équipements de manutention, où l'accès par chariot élévateur ou par grue a la priorité sur les considérations de portée ergonomique.

L'agencement de l'atelier détermine également si l'accès aux racks doit être simple ou double face. Dans les lignes de production comportant des postes d'opérateur des deux côtés du rack de stockage, l'accès double face (où le rack est ouvert sur les deux faces) augmente considérablement le nombre de positions de prélèvement accessibles depuis chaque poste. Les rayonnages unilatéraux placés dos contre un mur récupèrent la profondeur du sol mais restreignent le flux d'accès dans une seule direction, créant des goulots d'étranglement lorsque plusieurs opérateurs ont besoin d'accéder simultanément aux matériaux adjacents. L'identification des exigences en matière de direction d'accès avant que les spécifications du rack ne soient complètes évite le résultat courant de l'installation de racks simple face dans des positions où l'accès double face était essentiel sur le plan opérationnel.

Transmission des vibrations des équipements de production et son effet sur l'intégrité structurelle des racks

Les ateliers industriels abritant des presses à estamper, des centres d'usinage CNC, des équipements de forgeage ou des automatisations d'assemblage à grande vitesse génèrent des vibrations continues et périodiques qui se transmettent à travers la structure du bâtiment jusqu'à tout rack de stockage ancré ou reposant sur le sol de l'atelier. Cette charge vibratoire est totalement absente des charges nominales de rack standard – qui sont dérivées dans des conditions d'essais statiques – mais elle est présente à chaque heure de fonctionnement d'un rack installé à proximité de machines de production, accumulant des dommages de fatigue dans les connexions soudées et les joints de fixation qui seraient structurellement solides dans des conditions de service purement statiques.

Le mécanisme des dommages causés aux racks par les vibrations se concentre à deux endroits : les joints soudés entre les supports d'étagère et les colonnes verticales, et les connexions par boulons d'ancrage à la base du rack. Les joints soudés dans les supports de stockage de matériaux d'atelier standard sont conçus pour les charges statiques de cisaillement et de tension ; le chargement cyclique dû aux vibrations applique une contrainte alternée qui initie des fissures de fatigue au niveau des pieds de soudure – la discontinuité géométrique au bord du cordon de soudure où la concentration de contraintes est la plus élevée. L'apparition de fissures de fatigue au niveau des extrémités des soudures sous chargement cyclique nécessite des amplitudes de contrainte bien inférieures à la limite d'élasticité du matériau, ce qui signifie qu'un assemblage qui semble structurellement adéquat sous charge statique peut développer des fissures après des milliers de cycles de vibration à des niveaux de contrainte qui ne provoqueraient jamais de déformation visible dans une seule application de charge.

Les contre-mesures pratiques pour les racks installés dans des environnements d'atelier à fortes vibrations se répartissent en deux catégories : l'isolation et le renforcement. Des coussinets d'isolation antivibratoires (des supports en caoutchouc dense ou en composite élastomère placés sous les pieds de la base du rack) atténuent de 40 à 70 % l'amplitude des vibrations transmises du sol à la structure du rack, en fonction de la rigidité du coussinet et de la fréquence de vibration dominante. Les mesures de renforcement comprennent la spécification de soudures à pénétration totale plutôt que de soudures d'angle au niveau des connexions support-colonne, l'ajout de goussets aux emplacements de joints soumis à des contraintes élevées et l'utilisation de rondelles de blocage ou de composés frein-filet au niveau de toutes les connexions boulonnées qui autrement se desserraient progressivement sous l'effet des vibrations. Les intervalles d'inspection des rayonnages situés dans des environnements à fortes vibrations doivent être fixés à la moitié de l'intervalle standard applicable aux installations d'entrepôt statiques, avec une attention particulière à l'état des pinces de soudure et au maintien du couple des boulons d'ancrage.

Positionnement des racks par rapport aux zones de portée ergonomiques de la ligne de production

La relation spatiale entre un rayonnage de stockage de matériel d'atelier industriel et la position de travail de l'opérateur est autant un problème d'ingénierie des facteurs humains qu'un problème de planification du stockage. Les matériaux placés en dehors de l'enveloppe de portée confortable de l'opérateur (la zone tridimensionnelle accessible sans flexion excessive du tronc, élévation des épaules ou marche latérale) nécessitent des ajustements posturaux qui contribuent cumulativement à la tension musculo-squelettique au cours d'un quart de travail. Dans les opérations d'assemblage très répétitives où les opérateurs accèdent au stockage en rack des dizaines ou des centaines de fois par quart de travail, la qualité ergonomique du positionnement des racks a un effet mesurable à la fois sur la santé des opérateurs et sur la vitesse de production soutenue.

Les zones de portée ergonomiques pertinentes pour le positionnement des rayonnages d'atelier sont définies par rapport à la position debout de l'opérateur et à la hauteur de travail normale. Pour un opérateur debout de stature moyenne :

• Zone de portée principale (hauteur de la poitrine à l'épaule, profondeur jusqu'à la longueur du bras, centrée sur la ligne médiane du corps) : La zone nécessitant le moins d’effort et de déviation de posture. Les matériaux à haute fréquence, c'est-à-dire les pièces prélevées plus de 20 fois par heure, doivent être situés exclusivement dans cette zone. Des hauteurs d'étagères de 900 à 1 400 mm et des profondeurs d'étagères de 400 à 500 mm à partir de la face avant positionnent les matériaux dans cette zone pour la plupart des hauteurs d'opérateur.
• Zone de portée secondaire (hauteur de la taille à la tête, longueur du bras étendu) : Acceptable pour les matériaux consultés 5 à 20 fois par heure, nécessitant un ajustement des épaules ou du tronc mais pas de posture inconfortable soutenue. Les hauteurs d'étagères de 600 à 1 600 mm avec des profondeurs allant jusqu'à 600 mm se situent généralement dans cette zone.
• Zone de portée tertiaire (sous la taille, au-dessus de la hauteur de la tête ou nécessitant un pas latéral) : Convient uniquement aux documents consultés moins de 5 fois par heure. Les niveaux d'étagères les plus bas en dessous de 400 mm de hauteur et les étagères supérieures au-dessus de 1 700 mm se trouvent ici. Le stockage d’objets lourds dans la zone tertiaire – en particulier sous la hauteur des genoux – constitue un facteur de risque important lors de la manipulation manuelle qui doit être évité, quelle que soit la fréquence à laquelle ces objets sont récupérés.

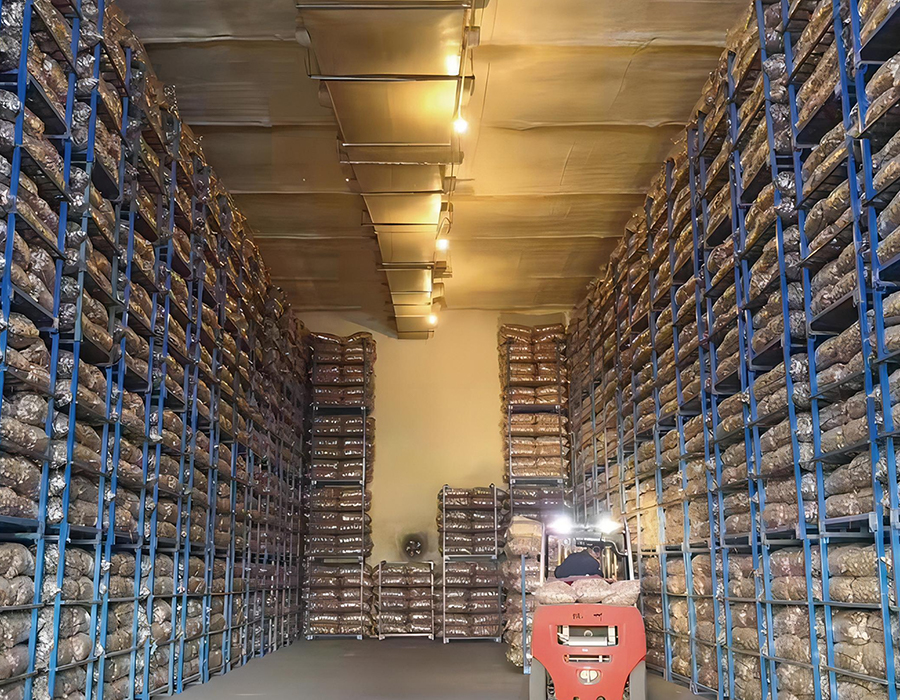

Les racks de stockage de matériaux d'atelier sont souvent installés à des hauteurs qui maximisent le volume de stockage par empreinte sans référence à ces zones : empilant les matériaux à une hauteur de 2 000 mm ou 2 200 mm pour récupérer de l'espace vertical. Ceci est approprié pour les archives ou les stocks tampons rarement consultés, mais il s'agit d'un choix de conception contre-productif pour les documents consultés plusieurs fois par équipe. Limiter la hauteur des racks de prélèvement actif à 1 600 mm et accepter une densité de stockage réduite par empreinte au sol est un compromis d'ingénierie ergonomique légitime où l'accès à haute répétition est l'exigence opérationnelle dominante.

Configuration de rack en porte-à-faux pour les matériaux d'atelier longs et irréguliers

Les rayonnages en porte-à-faux sont la solution structurelle appropriée pour stocker des barres longues, des extrusions, des tuyaux, des tôles, du bois et d'autres matériaux dont la longueur les rend incompatibles avec les rayonnages à travées et poutres standard. La mécanique du stockage en porte-à-faux - où les bras horizontaux font saillie à partir d'une colonne verticale centrale sans traverses obstruant toute la longueur de la zone de stockage - élimine les contraintes de manipulation qui surviennent lorsque de longs matériaux doivent être enfilés au-delà des obstructions verticales pendant le chargement et la récupération. Cependant, le comportement structurel des bras en porte-à-faux sous charge est plus complexe que les agencements standards d'étagères et de poutres, et une mauvaise spécification de la longueur du bras, de la capacité du bras ou de la section de la colonne entraîne une déflexion, un renversement de la colonne ou une défaillance des connexions de base plus facilement que des erreurs équivalentes dans les rayonnages conventionnels.

L'action structurelle déterminante dans un bras de crémaillère en porte-à-faux est la flexion plutôt que le cisaillement ou la compression. Un bras en porte-à-faux chargé à son extrémité génère un moment de flexion au niveau de la connexion bras-colonne égal au produit de la charge du bras et de la longueur du bras – une relation qui signifie que doubler la longueur du bras quadruple la force de connexion requise pour la même charge, et non la double. Les bras longs transportant des matériaux lourds imposent donc des moments très importants au niveau de la connexion du poteau, auxquels doivent résister simultanément la soudure du support du bras et la section du poteau. Les sections de colonne pour les rayonnages cantilever d'atelier robustes utilisent généralement des sections en I ou des canaux en C orientés avec leur axe fort dans le plan de chargement du bras — mal orientées, la même section de colonne peut avoir aussi peu qu'un quart de la résistance à la flexion de l'axe fort.

La conception de la base de colonne pour les rayonnages en porte-à-faux doit tenir compte des moments de renversement qui sont particulièrement importants par rapport à l'encombrement du plan du rayonnage. Contrairement aux rayonnages à travées où les colonnes sont chargées principalement en compression, les colonnes en porte-à-faux subissent une flexion importante à la base en raison du moment transféré par les bras chargés. Ce moment de base crée une force de soulèvement sur l'ancrage de base côté tension qui peut dépasser en ampleur la charge de compression de la colonne lorsque les bras sont fortement chargés et longs. Les plaques de base pour racks en porte-à-faux doivent être dimensionnées et ancrées pour résister à cette force de soulèvement, et pas seulement à la charge de compression au sol - une distinction qui manque régulièrement dans les spécifications génériques qui adaptent les détails d'ancrage de base de rack standard aux applications en porte-à-faux.

Intégration des supports de matériel d'atelier avec le réapprovisionnement Kanban et Pull-System

Les systèmes de production Lean (kanban, réapprovisionnement à deux bacs et contrôle des stocks min-max) imposent des exigences physiques spécifiques aux racks de stockage de matériel d'atelier que les configurations de catalogue standard satisfont rarement sans modification. L'exigence principale d'un système pull est que le rack de stockage rende l'état des stocks visible et exploitable sans comptage actif ni requêtes du système : un opérateur regardant le rack doit être capable de déterminer immédiatement si le stock est adéquat, approchant du niveau de réapprovisionnement ou épuisé, et déclencher le réapprovisionnement via un signal physique (une carte, un bac vide ou un marqueur visuel) sans interrompre la tâche de production.

Les rayonnages à flux continu (systèmes à rouleaux inclinés ou à chenilles où les nouveaux stocks sont chargés par l'arrière et prélevés par l'avant) constituent l'infrastructure physique la plus efficace pour les systèmes kanban à deux casiers et FIFO. Lorsque le bac de position avant est vidé, il est retiré pour déclencher le réapprovisionnement, et le bac arrière roule vers l'avant pour devenir la position de prélèvement active. Le rack applique physiquement la rotation FIFO sans discipline ni étiquetage de l'opérateur : le stock entre par une face et sort par l'autre dans l'ordre dans lequel il a été chargé. Ce séquençage automatique est particulièrement utile dans les environnements d'atelier stockant des matériaux avec des durées de conservation, des temps de durcissement ou des exigences de traçabilité des lots – adhésifs, lubrifiants, revêtements et consommables où l'utilisation d'abord des stocks les plus anciens est une exigence d'assurance qualité, et pas seulement une préférence d'inventaire.

Pour les matériaux d'atelier plus lourds qui ne peuvent pas être gérés par écoulement par gravité, le réapprovisionnement à deux bacs est mis en œuvre en utilisant des positions de rack côte à côte de capacité égale, avec un séparateur visuel et un porte-carte Kanban monté sur la face avant de chaque position. Lorsque la position active est épuisée, la carte kanban est physiquement retirée et envoyée au point d'approvisionnement (soit l'entrepôt principal, soit un fournisseur externe) tandis que l'opérateur passe à la deuxième position. L'exigence de conception du rack est que les deux positions soient également accessibles depuis le côté de travail de l'opérateur, que le séparateur entre les positions soit clairement visible et permanent plutôt qu'une étiquette mobile, et que le porte-carte Kanban soit positionné de manière à ce qu'une carte pleine soit visible depuis l'allée sans s'approcher de la face du rack. Nos supports de stockage de matériel d'atelier industriel sont disponibles avec des porte-cartes kanban intégrés et des marqueurs de zone de couleur comme options de configuration standard, développés en réponse aux exigences de fabrication allégée des clients de la production automobile et électronique de notre clientèle de l'Est de la Chine.

Stratégies de protection anti-basculement pour les racks d'atelier autoportants dans des environnements dynamiques

Les sols des ateliers sont plus dynamiquement actifs que les zones de stockage des entrepôts : les chariots élévateurs, les véhicules à guidage automatique (AGV), les ponts roulants et les chariots à propulsion manuelle fonctionnent tous à proximité des racks de stockage, et les effets combinés des vibrations du sol, des impacts accidentels et des ondes de pression atmosphérique dues au mouvement rapide des véhicules créent des forces déstabilisatrices sur les racks autoportants qui sont absentes ou minimes dans les environnements d'entrepôt statiques. La protection anti-basculement pour les rayonnages de stockage de matériaux d'atelier industriel doit donc répondre à une gamme de cas de charge déstabilisatrice plus large que celle envisagée par les spécifications standard d'ancrage des rayonnages d'entrepôt.

La mesure anti-basculement la plus fiable est l'ancrage direct au sol à l'aide de boulons d'ancrage correctement spécifiés. Cela élimine le risque de basculement en fournissant une retenue mécanique positive plutôt que de compter sur le poids propre du rack et la friction de la base. Cependant, les conditions du sol de l'atelier compliquent souvent l'ancrage direct : les dalles de béton peuvent contenir des conduits techniques intégrés, des éléments chauffants ou des motifs de renforcement qui limitent le placement de l'ancrage ; les sols recouverts d'époxy ou traités chimiquement peuvent interdire le perçage ; et les configurations d'atelier qui nécessitent un repositionnement fréquent des racks rendent les ancrages permanents peu pratiques sur le plan opérationnel. Lorsqu’un ancrage direct n’est pas réalisable, des stratégies alternatives doivent être combinées pour obtenir une stabilité équivalente :

• Pieds de stabilisation anti-basculement : Les plaques de base étendues dépassant vers l'extérieur de l'empreinte du rack augmentent la largeur effective de la base et augmentent le seuil de basculement en étendant la distance entre le centre de gravité du rack et le point d'appui de basculement potentiel au point de contact de la base le plus à l'extérieur. Les pieds stabilisateurs ajoutent de l'encombrement au sol sans ajouter de volume de stockage, ils sont donc plus pratiques là où l'espace au sol adjacent au rack est déjà inoccupé pour des raisons opérationnelles.

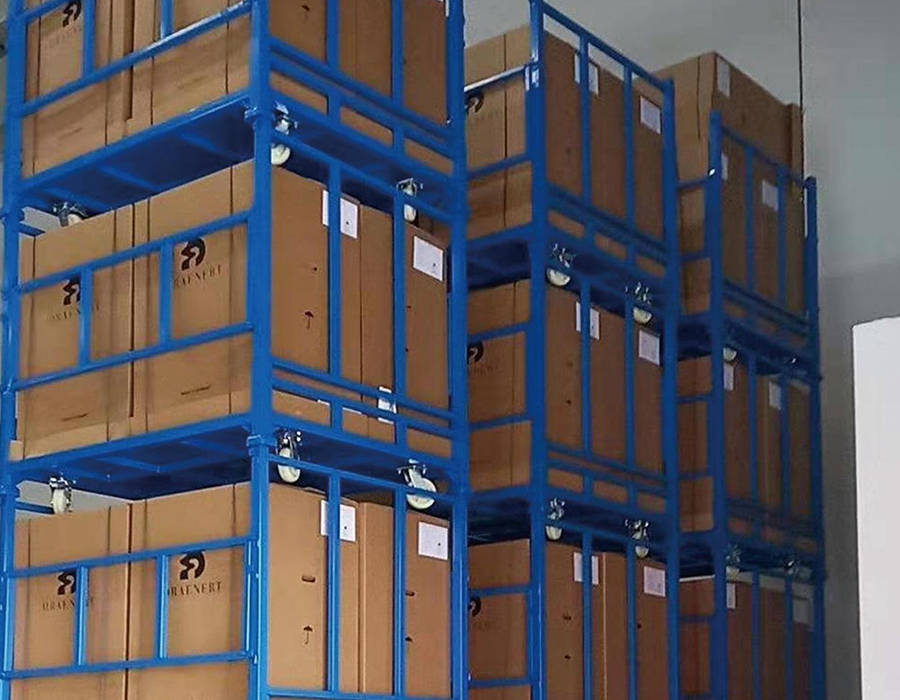

• Accouplement de crémaillère dos à dos : L'assemblage de deux racks dos à dos avec des barres de connexion rigides crée une unité combinée avec une profondeur de base double et une résistance au renversement avant-arrière beaucoup plus élevée que n'importe quel rack seul. Cette configuration améliore également l'efficacité structurelle des deux racks en fournissant un renfort mutuel contre le balancement latéral. La limitation est que l'accès double face est éliminé au niveau des faces arrière couplées, cette approche n'est donc appropriée que lorsque les deux racks sont des conceptions à accès simple face.
• Châssis lestés : L'ajout d'un lest amovible - généralement des barres de fonte ou d'acier dans des poches de base désignées - au cadre de base du rack augmente le moment de stabilisation fourni par le poids propre du rack sans ancrage au sol. Cette approche est efficace pour les racks légers dans des environnements à vibrations modérées, mais ajoute des difficultés de manipulation lorsque le rack doit être repositionné et n'offre pas la même retenue positive que l'ancrage mécanique sous des charges à fort impact.

Zonage des racks pour les matériaux d'atelier dangereux et réglementés

Supports de stockage de matériel d'atelier industriel stockez régulièrement des matériaux soumis à des contrôles réglementaires : solvants inflammables, gaz comprimés, produits chimiques réactifs, substances contrôlées utilisées dans les processus de traitement de surface et matériaux soumis à des exigences de séparation définies en vertu des codes de prévention des incendies ou des réglementations de transport. La configuration physique des rayonnages de stockage de matériaux d'atelier dans les zones contenant ces matériaux doit satisfaire non seulement aux exigences de charge et d'accès, mais aussi aux distances de séparation spatiale, aux dispositions de confinement et aux exigences de ventilation qui sont déterminées par la classification de danger spécifique de chaque matériau stocké, et non par les pratiques générales de stockage.

Le stockage de liquides inflammables dans les rayonnages d’atelier présente le défi de conformité le plus courant. De nombreuses installations stockent de petites quantités de solvants de nettoyage, de lubrifiants ou d'adhésifs inflammables sur des étagères d'atelier standard ouvertes à côté des équipements de production, les traitant comme des consommables ordinaires. Cette pratique n'est souvent pas conforme aux codes de prévention des incendies qui imposent la séparation des liquides inflammables des sources d'inflammation, le confinement des déversements au moyen de plateaux à cloisons ou d'armoires de stockage dédiées, et des limites quantitatives sur le volume de matières inflammables pouvant être stocké dans la zone de production ouverte. Les configurations de racks pour le stockage conforme de liquides inflammables doivent intégrer une capacité de confinement secondaire – des plateaux en acier entourés sous chaque niveau d'étagère avec un volume de rétention d'au moins 110 % du plus grand conteneur sur cette étagère – et doivent être positionnées à la distance de séparation minimale des sources de chaleur, des panneaux électriques et des équipements produisant une inflammation spécifiée par la norme anti-incendie applicable.

Le stockage des bouteilles de gaz comprimé sur des étagères d'atelier nécessite des systèmes de retenue de bouteilles dédiés, et il ne suffit pas de placer les bouteilles sur une étagère avec une corde nouée sur le devant. Les bouteilles stockées verticalement doivent être retenues individuellement par une chaîne, une sangle ou une barre aux deux tiers de la hauteur de la bouteille, fixée à un élément structurel fixe du rack capable de résister à la force de renversement latéral d'une bouteille tombant. Les bouteilles stockées horizontalement nécessitent des supports de berceau qui empêchent le roulement et maintiennent le capuchon de protection de la valve accessible pour inspection. Le stockage mixte de comburants et de produits inflammables dans le même rack — même dans des positions d'étagères séparées — est interdit par la plupart des codes de sécurité incendie et de sécurité et nécessite une séparation physique par une distance libre de 3 mètres ou une cloison coupe-feu de 30 minutes.

Traçabilité des matériaux et séparation des lots dans la conception des racks de stockage en atelier

Les processus de fabrication soumis aux systèmes de gestion de la qualité (ISO 9001, IATF 16949, AS9100 et normes similaires) imposent des exigences en matière de traçabilité des matériaux qui s'étendent directement à la conception physique et à l'agencement des racks de stockage de matériel d'atelier. Le système de stockage doit prendre en charge l'identification sans ambiguïté des matériaux, la séparation des lots, la séparation en quarantaine et la rotation premier entré, premier sorti d'une manière vérifiable par audit sans obliger les opérateurs à interroger un système informatique à chaque retrait de matériaux. Les configurations de rack qui ne respectent pas physiquement ces exigences reposent sur le respect par l'opérateur des disciplines d'étiquetage et de placement – ​​un mode de fiabilité qui produit systématiquement des échecs de traçabilité sous la pression de la production.

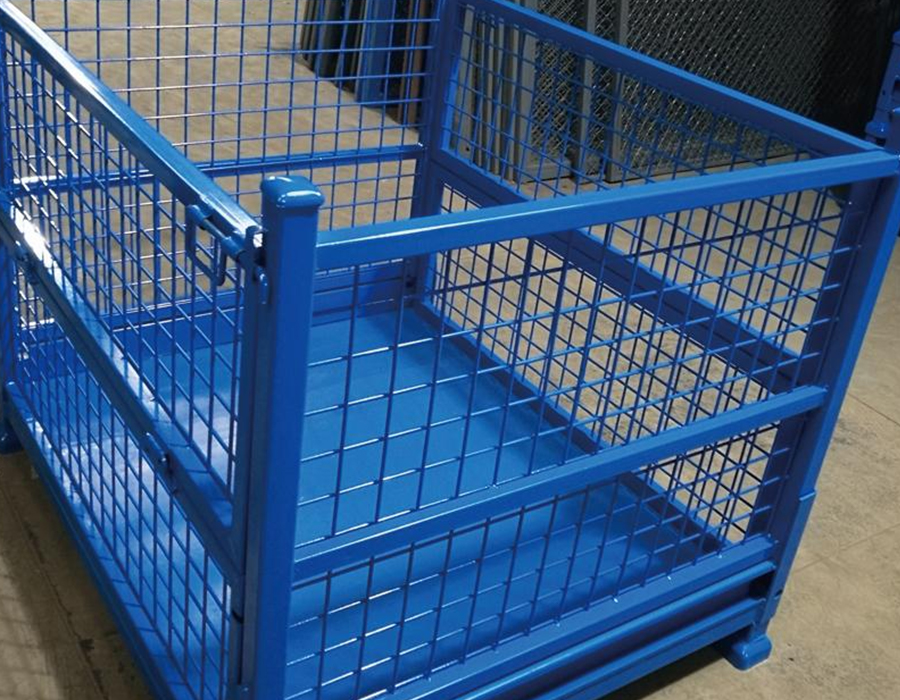

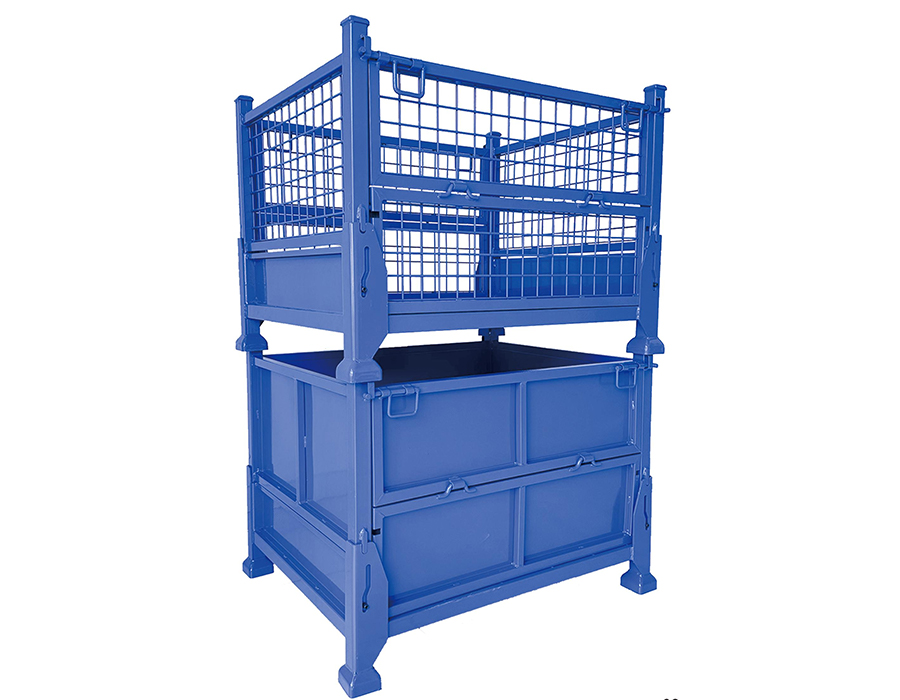

La ségrégation des lots constitue l'exigence de traçabilité la plus exigeante physiquement pour la conception de racks. Lorsque deux lots du même matériau avec des numéros de lot, des codes thermiques ou des dates de certification différents doivent être stockés simultanément, le rack doit fournir des emplacements de stockage physiquement distincts (et non des emplacements adjacents sur la même étagère séparés uniquement par une étiquette) et doit empêcher tout mélange involontaire lors du retrait. Des niveaux d'étagères dédiés par lot, séparés par des séparateurs physiques visibles avec porte-étiquettes intégrés, constituent la configuration minimale adéquate. Idéalement, chaque lot occupe une zone physiquement délimitée – un compartiment d'étagère individuel avec des barrières latérales sur toute la hauteur – de sorte qu'une quantité retirée ne peut provenir que d'un seul lot identifiable, quel que soit le niveau d'attention de l'opérateur.

La conception des racks de quarantaine nécessite que les matériaux non conformes ou suspects soient stockés dans un endroit physiquement impossible d'accès via les flux de travail normaux de retrait de production. Un rack de quarantaine placé à côté du rack de matériel de production standard, distingué uniquement par une étiquette rouge ou un ruban adhésif, constitue un risque de traçabilité dans tout environnement où la pression de production crée des raccourcis. Un stockage de quarantaine efficace utilise un contrôle d'accès physique : une enceinte de rack verrouillable, une pièce séparée ou au minimum une zone physique clairement distincte séparée de la zone de stockage de production par une borne visible qui ne peut être franchie sans une action délibérée. Chez Huijian, nous concevons des racks de stockage de matériel d'atelier industriel avec des options de compartiment de quarantaine dédiées - des sections verrouillables intégrées dans la structure principale du rack - précisément parce que les systèmes de traçabilité que nos clients fabricants utilisent nécessitent ce niveau d'application physique, pas seulement une discipline d'étiquetage. Notre centre de R&D de 1 500 mètres carrés nous permet de développer des configurations spécifiques à des applications qui répondent à ces exigences opérationnelles sous forme de solutions techniques plutôt que de modifications sur le terrain.
