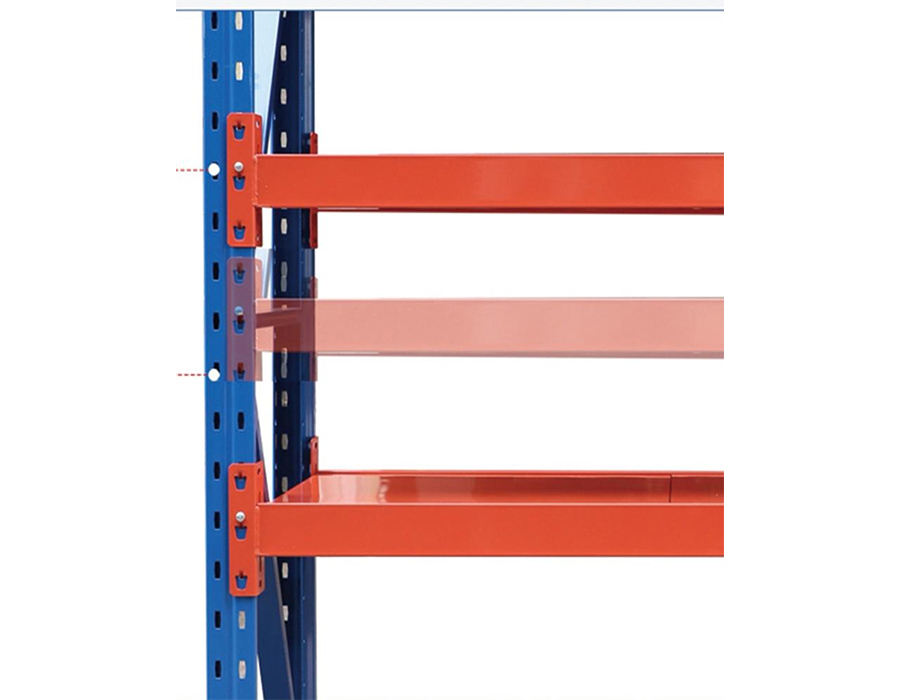

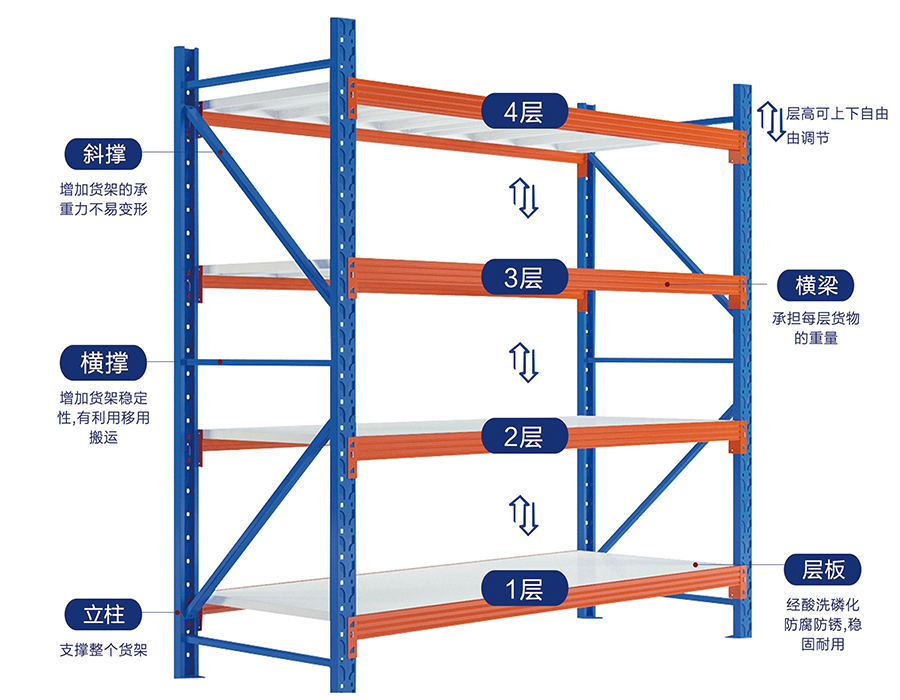

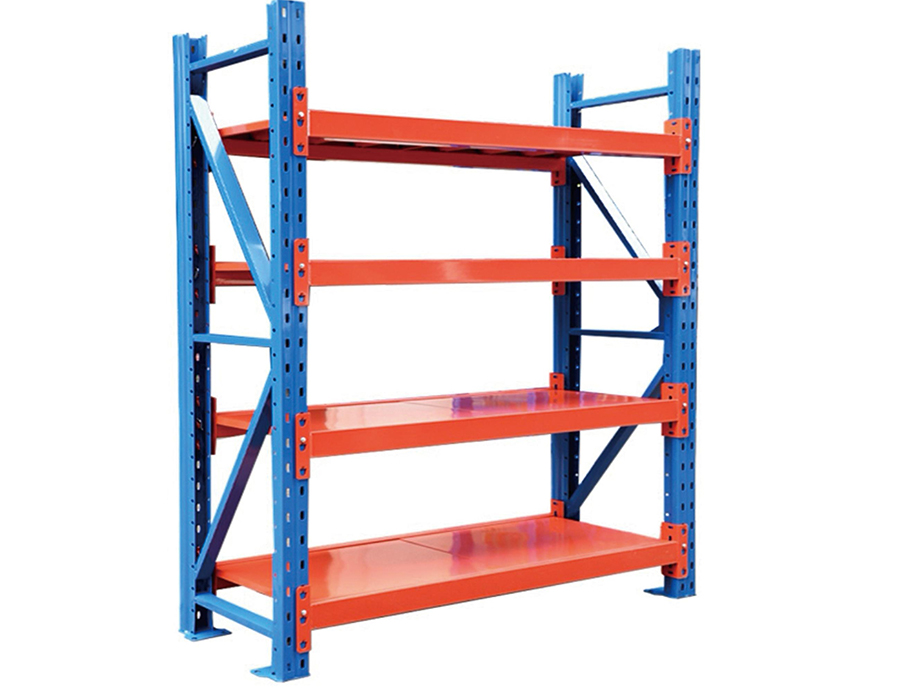

Étagères sans boulons pour usage moyen (500-800 kg/couche)

Comment le calibre en acier et la forme du profil définissent les performances des étagères à usage moyen

Étagères sans boulons pour usage moyen occupe un juste milieu structurellement exigeant : il doit gérer des charges par étagère allant généralement de 200 kg à 500 kg tout en restant rentable et reconfigurable. Les deux variables qui déterminent si une unité répond réellement à ces valeurs sont le calibre de l'acier de base et la géométrie du profil laminé à froid de la poutre. Ces deux facteurs interagissent : une jauge plus épaisse dans un profil en C peu profond sera moins performante qu'une jauge légèrement plus fine formée dans un profil en boîte fermée ou en chapeau, car le moment d'inertie de la section transversale - et non le poids de la matière première - régit la résistance à la flexion.

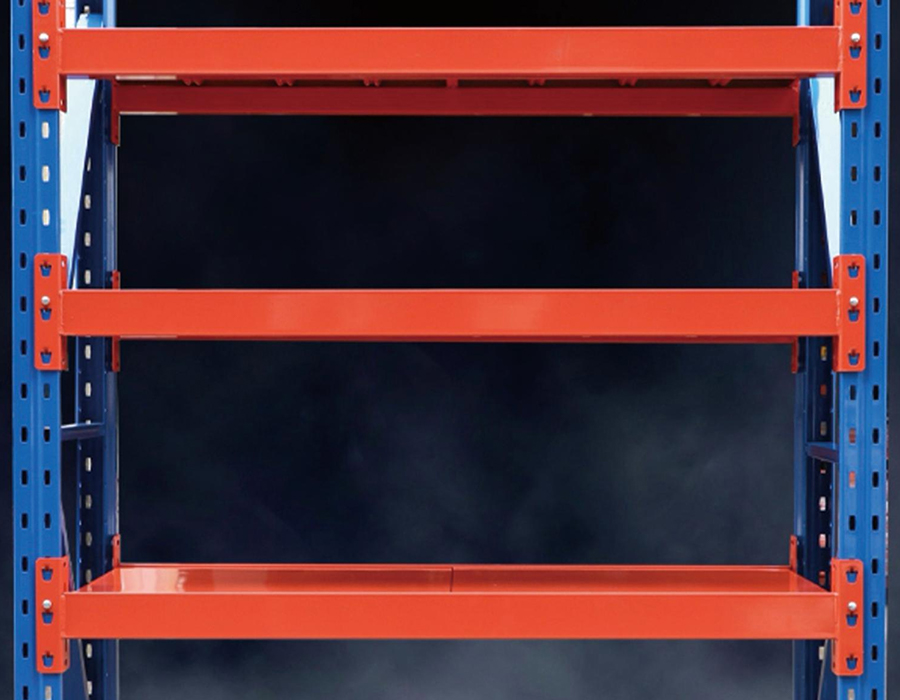

Dans la pratique, les poutres de résistance moyenne sont le plus souvent produites en acier laminé à froid de 1,5 mm, 1,8 mm ou 2,0 mm. Le saut de 1,5 mm à 2,0 mm augmente le poids de la poutre d'environ 33 %, mais lorsqu'il est combiné avec un profil de section en chapeau optimisé, la capacité de charge peut s'améliorer de 50 à 70 % à portées équivalentes. C'est pourquoi deux étagères de prix similaire mais de spécifications différentes peuvent fonctionner très différemment sur le terrain. Chez Huijian, nos profilés de poutres à usage moyen sont conçus par notre centre R&D interne pour équilibrer l'efficacité des matériaux et le rendement structurel - une distinction qui devient évidente lorsque vous comparez les courbes de déflexion plutôt que simplement les nombres de charges nominales.

La logique structurelle derrière les modèles de perforation des colonnes verticales

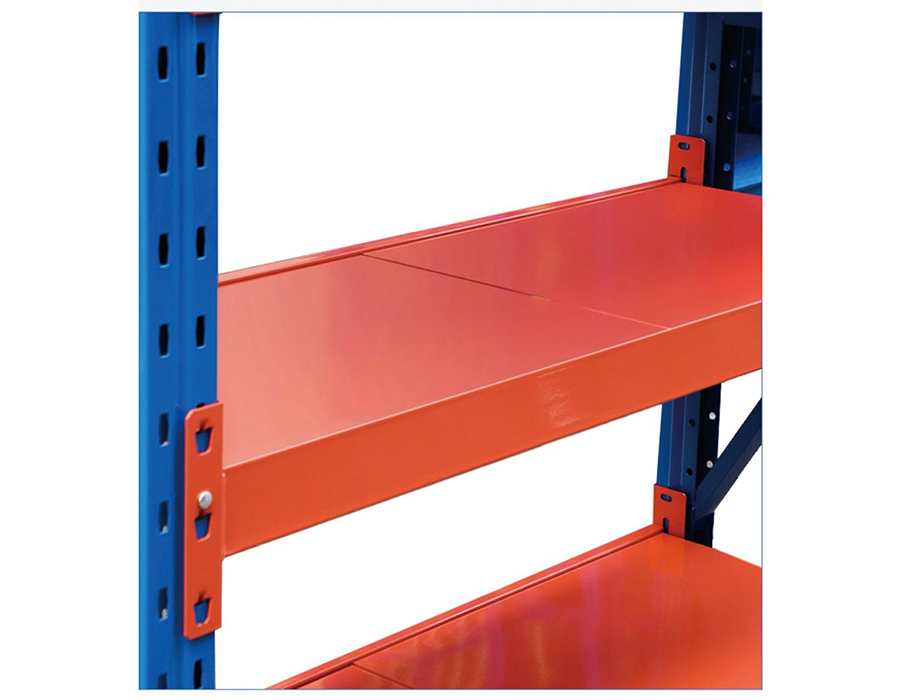

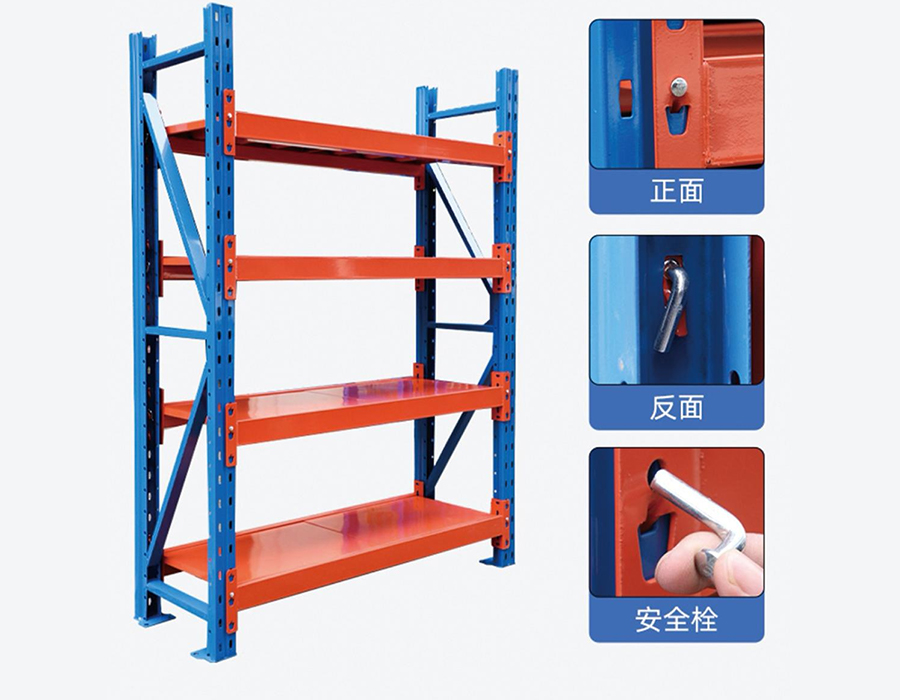

La colonne verticale fendue ou perforée est l'élément déterminant des étagères sans boulons, mais le motif de perforation lui-même est rarement examiné lors de l'achat. Les perforations des poteaux remplissent simultanément deux fonctions : elles fournissent des points de connexion pour les connecteurs de poutres et réduisent la section transversale nette du poteau, ce qui affecte directement la capacité de charge en compression. Ces deux objectifs sont en tension : plus de fentes de perforation signifie plus de flexibilité mais moins de résistance de la colonne.

Les montants de poids moyen doivent gérer ce compromis avec soin. Une colonne avec des fentes au pas de 50 mm sur toute sa hauteur aura un module de section net nettement inférieur à celui d'une colonne avec un pas de 50 mm uniquement dans la zone médiane et de l'acier massif en haut et en bas, là où les concentrations de contraintes de compression culminent. Les colonnes de haute qualité pour usage moyen comportent également des nervures en relief ou des plis de raidissement longitudinaux dans la paroi de la colonne entre les rangées de perforations, qui restaurent la rigidité en torsion supprimée par les fentes. Lors de l'évaluation des colonnes verticales, recherchez ces caractéristiques de raidissement plutôt que de vous fier uniquement à l'épaisseur de jauge indiquée.

La forme de la section transversale du poteau est également importante. Les montants à tube carré offrent une résistance équilibrée dans les deux axes horizontaux, ce qui est utile dans les configurations à double rangée où les charges latérales arrivent de deux directions. Les montants à dos ouvert ou à canal en C permettent de réduire les coûts de matériaux, mais doivent être contreventés ou connectés à l'arrière de manière plus agressive pour éviter toute torsion sous des charges excentriques. Pour les applications de poids moyen avec des charges d'étagère supérieures à 300 kg par niveau, les montants en tube carré sont généralement les spécifications les plus sûres.

Indices de capacité de charge : statique, dynamique et UDL – Ce que chacun mesure

Les produits d'étagères à usage moyen sont commercialisés avec des capacités de charge qui ne sont pas toujours définies de manière cohérente par les fournisseurs. Comprendre ce que mesure chaque type de notation est essentiel pour une spécification précise.

Dans les scénarios d’entrepôt réels, l’hypothèse UDL n’est presque jamais satisfaite. Les cartons empilés sur une étagère reposent sur leurs empreintes de base – couvrant souvent moins de 60 % de la surface de l’étagère – ce qui crée un profil de charge concentré bien pire que ce que prédit le modèle UDL. Une règle empirique fiable consiste à appliquer un facteur de déclassement de 0,7 × à la capacité UDL déclarée lorsque les marchandises stockées ont une empreinte de base inférieure à la moitié de la surface des étagères.

Configuration du contreventement et son effet sur la stabilité du système en hauteur

À mesure que la hauteur des rayonnages à usage moyen augmente, en particulier au-dessus de 2,0 m, la configuration du contreventement passe d'un élément pratique à une nécessité structurelle. La plupart des systèmes d'étagères sans boulons reposent sur des panneaux de renfort arrière diagonaux ou horizontaux pour empêcher le rayonnage, qui est la tendance du cadre à parallélogramme sous des forces horizontales telles que le chargement latéral des étagères, les impacts accidentels ou l'activité sismique.

Systèmes de panneau arrière et de croisillons

Les panneaux arrière – généralement en treillis métallique ou en tôles d'acier perforées qui couvrent toute la face arrière d'une baie – fournissent un renfort continu et servent également de butée pour empêcher les objets d'être poussés hors de l'arrière de l'étagère. Ils ajoutent une résistance significative au soutirage car ils agissent comme un diaphragme de cisaillement sur toute la hauteur de la baie. Le compromis est qu’ils bloquent l’accès arrière et ajoutent du poids, ce qui est important dans les configurations de sélection double face. Les systèmes de croisillons utilisent une paire de sangles diagonales en acier formant un motif en X à l'arrière. Ils sont plus légers, permettent un accès par l'arrière et sont plus faciles à installer, mais leur efficacité de contreventement dépend essentiellement d'une tension correcte : une traverse lâche n'offre presque aucune résistance au racking et constitue un défaut d'installation courant sur le terrain.

Renforcement du cadre d'extrémité sur de longues distances

Dans les rayonnages dépassant six travées, des cadres de renfort intermédiaires doivent être insérés tous les quatre ou cinq travées pour empêcher la propagation progressive du rayonnage. Sans cadres intermédiaires, une force latérale appliquée à une extrémité d'une longue longueur peut se transmettre à travers les connexions poutre-montant et provoquer un déplacement accumulé à l'extrémité éloignée, même si chaque travée individuelle semble stable de manière isolée. Il s'agit d'un détail que notre équipe technique de Huijian aborde explicitement dans les recommandations d'agencement destinées aux clients spécifiant de longues séries dans des configurations de grande hauteur et de service moyen.

Considérations de compatibilité lors du mélange de composants d'étagères entre générations ou fournisseurs

Les exploitants d'entrepôts sont souvent confrontés à la décision d'ajouter de nouveaux rayonnages à une installation existante provenant d'un autre fournisseur ou d'intégrer des composants achetés au cours d'années différentes lorsqu'un fabricant a mis à jour sa gamme de produits. Les deux scénarios comportent des risques de compatibilité qui sont sous-estimés jusqu’au jour de l’installation.

• Pas et géométrie de la fente : Même lorsque deux systèmes d'étagères annoncent tous deux des montants à pas de 50 mm, les dimensions réelles des fentes (largeur, hauteur et profondeur d'engagement du crochet) varient selon le fabricant. Un connecteur de poutre qui semble s'asseoir correctement peut avoir une profondeur d'engagement inférieure de 2 à 3 mm à celle prévue, ce qui réduit la résistance à l'arrachement sous les forces de soulèvement d'une marge disproportionnée.
• Dimensions de la section du poteau : Les montants en tube carré de différents fabricants peuvent partager une désignation nominale de 60 × 60 mm ou 80 × 80 mm, mais diffèrent par leurs dimensions extérieures réelles, leur épaisseur de paroi et leur rayon d'angle. Cela affecte si les entretoises de rangée, les croisillons et les repose-pieds partagés d'un système s'adapteront correctement à l'autre.
• Profondeur des poutres et épaisseur du pont : Lors du mélange de poutres provenant de différents systèmes, la hauteur de la surface des étagères résultante peut être incohérente au sein d'un parcours, créant ainsi des risques de trébuchement pour les préparateurs et les équipements de manutention mécanique. Cela signifie également que les accessoires tels que les séparateurs et les rails pour bacs conçus pour une profondeur de poutre ne s'adapteront pas correctement à l'autre.
• Interactions avec les revêtements de surface : La corrosion galvanique peut se produire lorsque des traitements de surface métalliques différents entrent en contact dans des environnements humides. Mélanger des montants galvanisés à chaud avec des poutres thermolaquées présente généralement peu de risques, mais la combinaison d'accessoires en aluminium avec de l'acier zingué dans des environnements à air salin nécessite des rondelles isolantes ou des revêtements compatibles.

L'approche la plus sûre lors de l'extension d'une installation existante consiste à s'approvisionner auprès du fabricant d'origine et à spécifier la même génération de produits. Lorsque cela n’est pas possible, un essai mécanique d’ajustement de composants représentatifs avant la commande groupée constitue une étape de vérification minimale mais essentielle.

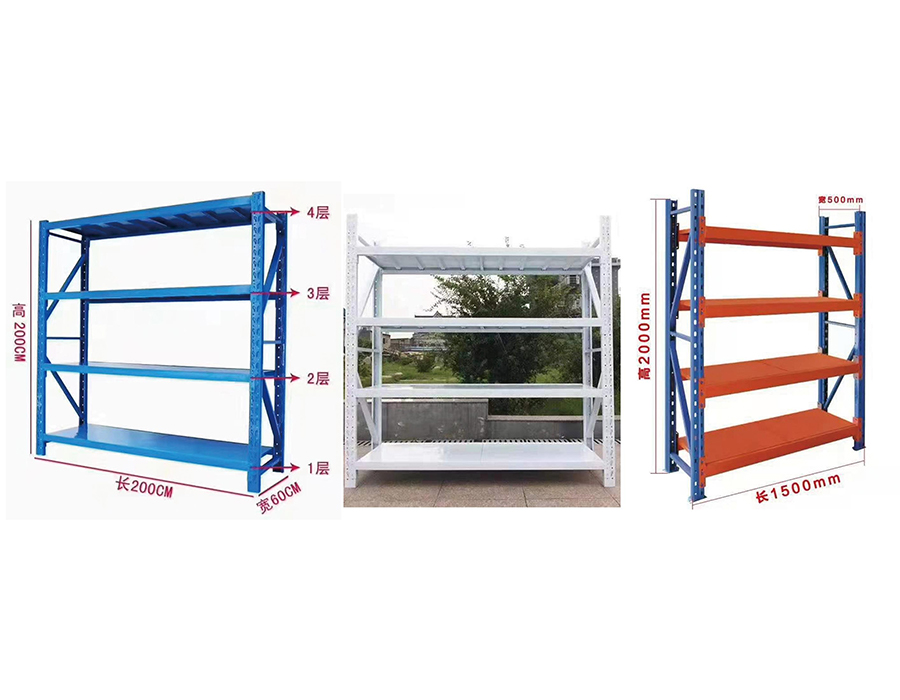

Optimisation de la largeur et de la profondeur des baies pour un stockage de poids moyen compatible avec les palettes

Étagères industrielles sans boulons à usage moyen est souvent utilisé dans des environnements hybrides où des palettes ou demi-palettes standards sont stockées à côté de cartons en vrac. Dans ces cas, les dimensions nominales des baies doivent être soigneusement adaptées aux normes d'empreinte des palettes pour éviter le gaspillage d'espace ou les surplombs dangereux.

Les palettes Euro standard (1 200 × 800 mm) et les palettes GMA (1 219 × 1 016 mm) ont des empreintes au sol différentes, et une baie dimensionnée pour l'une ne pourra pas accueillir l'autre de manière optimale. Pour le stockage de palettes Euro sur des rayonnages de poids moyen, une portée de poutre de 1 300 mm et une profondeur d'étagère de 850 mm offrent un espace libre de 50 mm de chaque côté - suffisant pour éviter le contact des poutres dans des conditions normales de placement, mais pas assez généreux pour permettre un mouvement latéral important des palettes. Pour les palettes GMA, une portée de 1 400 mm et une profondeur de 1 100 mm sont des minimums plus appropriés.

La profondeur des étagères détermine également si une deuxième rangée de palettes peut être stockée de l'avant vers l'arrière sans configuration de stockage en profondeur dédiée. Le stockage de palettes à double profondeur sur des étagères de poids moyen nécessite des profondeurs de 1 700 mm ou plus, ce qui nécessite généralement une poutre de support centrale pour empêcher la déviation à mi-portée au niveau inférieur de l'étagère où les charges combinées des palettes peuvent dépasser 600 kg. Cette poutre centrale augmente le coût mais n'est pas négociable pour l'intégrité structurelle à ces charges et portées.

Résistance sismique et aux chocs : comment évaluer les rayonnages de poids moyen dans les zones à risque

Dans les régions à activité sismique modérée – une catégorie qui comprend des parties importantes de l’est et du sud de la Chine – les systèmes d’étagères à usage moyen nécessitent une évaluation au-delà des charges statiques standard. Les forces sismiques agissent horizontalement sur le contenu des étagères, et les charges d'inertie générées par les marchandises lourdes sur les étagères supérieures peuvent dépasser la résistance latérale des systèmes de connecteurs sans boulons standard lors d'un événement d'accélération du sol.

Les paramètres clés à évaluer sont la résistance au cisaillement de la base du système, qui correspond à la force horizontale totale à laquelle les étagères peuvent résister avant que le cadre ne se déplace, et la résistance à l'arrachement du connecteur sous des charges verticales et latérales combinées. Les connecteurs de poutres standard pour usage moyen sont testés dans des conditions de charge purement verticales. Sous une charge combinée (ce que produisent les scénarios sismiques ou d'impact), la profondeur d'engagement effective diminue et le connecteur est soumis à une contrainte de rotation au niveau de la pointe du crochet. Les systèmes dotés de goupilles de verrouillage secondaires ou de renforts de clips soudés fonctionnent nettement mieux dans ces conditions.

• Ancrage au sol : Dans les zones à risque sismique, toutes les étagères de taille moyenne dépassant 1,8 m de hauteur doivent être ancrées au sol, quelle que soit leur stabilité sous charge statique. Les boulons d'ancrage à expansion dans le béton d'un diamètre minimum de M10 et d'une profondeur d'encastrement de 80 mm sont des spécifications typiques pour les installations à usage moyen.
• Chargement réduit sur l'étagère supérieure : Le stockage des marchandises les plus lourdes sur les étagères inférieures est une pratique courante, mais dans des contextes sismiques, cela a une base structurelle au-delà de la stabilité : un centre de gravité plus bas réduit directement le moment de renversement sous l'accélération horizontale. Une réduction de 20 % de la charge sur l'étagère supérieure peut réduire le moment de renversement d'une marge disproportionnée plus grande en fonction du rapport hauteur/profondeur du cadre.
• Liens inter-rangs : Les parcours à double rangée pour usage moyen doivent être reliés à des poutres de liaison inter-rangées au sommet du cadre. Ceux-ci empêchent les deux rangées de rayonner indépendamment dans des directions opposées — un mode de défaillance appelé « rayonnage à ciseaux » — qui peut provoquer l'effondrement du cadre même si chaque rangée individuelle aurait survécu indépendamment à la force latérale.

Nous intégrons des considérations de performance sismique dans nos spécifications de produits de poids moyen, et les clients situés dans des zones à risque plus élevé sont encouragés à consulter notre équipe d'ingénierie dès le début de la phase de planification du projet pour garantir que des recommandations de configuration appropriées sont intégrées à la configuration dès le départ.
