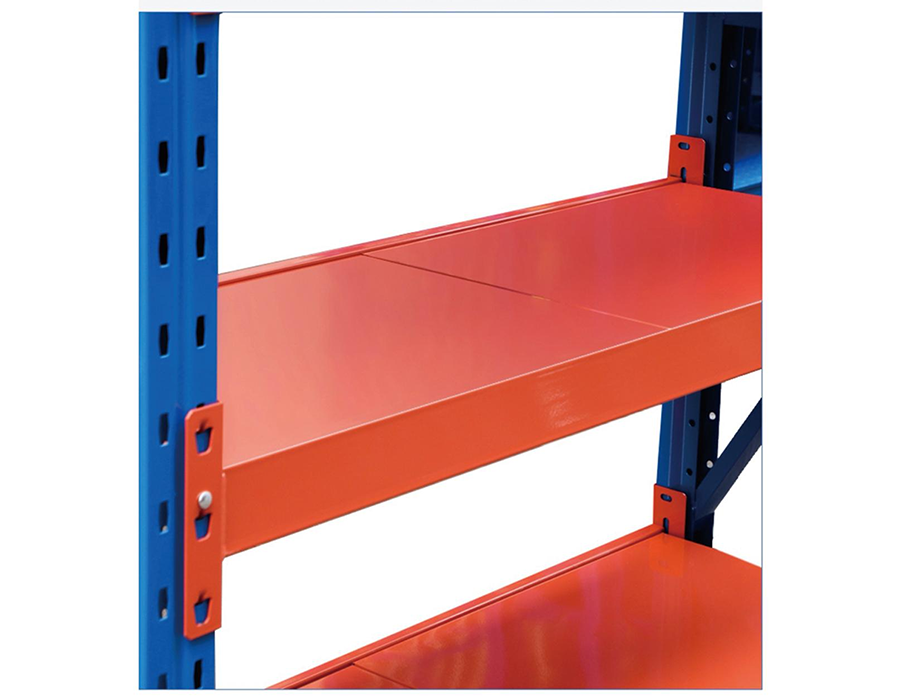

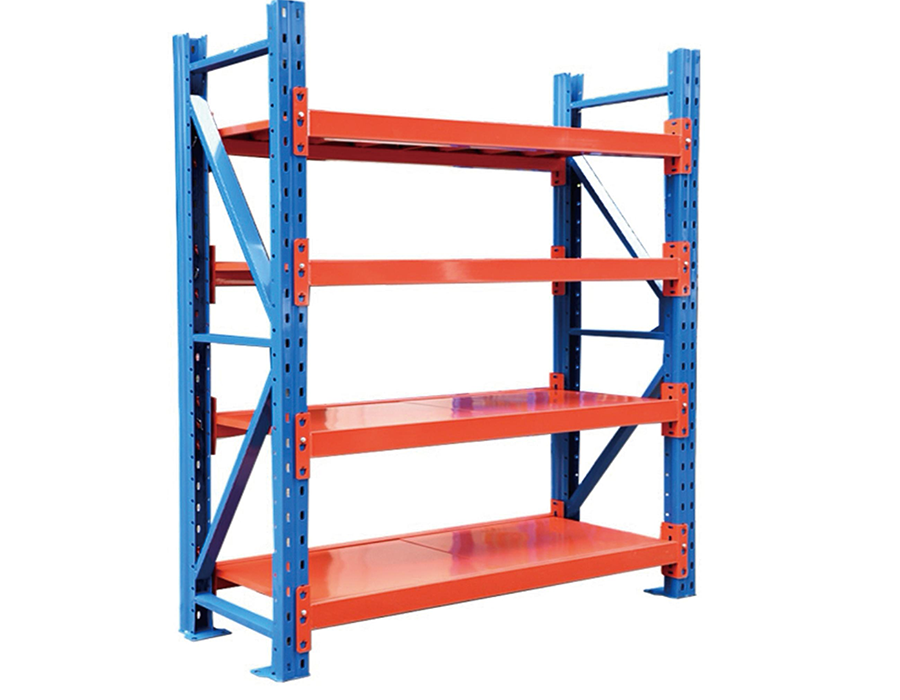

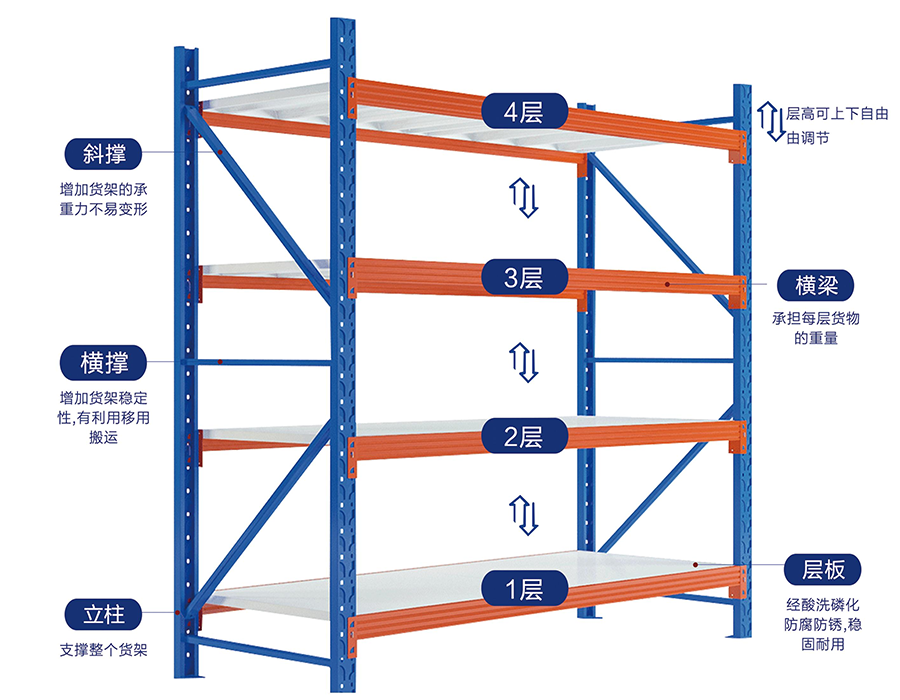

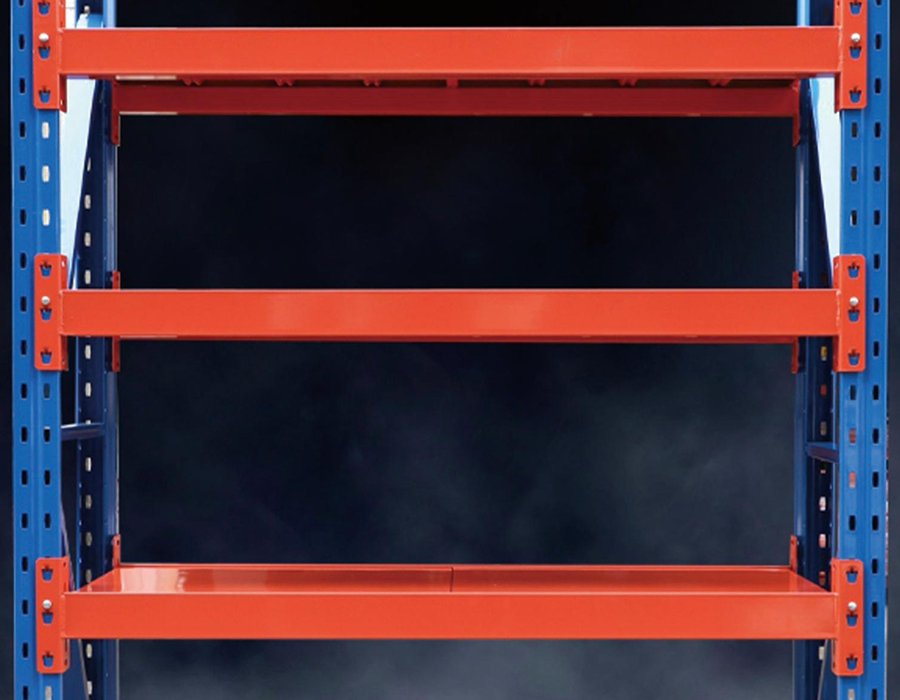

Les étagères légères sans boulons s'assemblent sans une seule fixation, avec des hauteurs d'étagères réglables qui peuvent être rapidement reconfigurées pour s'adapter aux dimensions changeantes des produits — un avantage clé dans les environnements où une flexibilité d'agencement est régulièrement requise.
Conçue principalement pour un accès manuel, la structure légère convient au stockage de petites pièces détachées, de documentation et de produits légers emballés, ce qui en fait un choix standard pour le stockage de bureau, les arrière-boutiques de vente au détail et les zones de préparation de commandes de petit format.
Les montants sont traités avec un lavage à l'acide phosphaté pour résister à la corrosion, et les étagères sont fabriquées en acier laminé à froid avec une finition thermolaquée, garantissant une installation durable et visuellement propre tout au long de leur durée de vie.

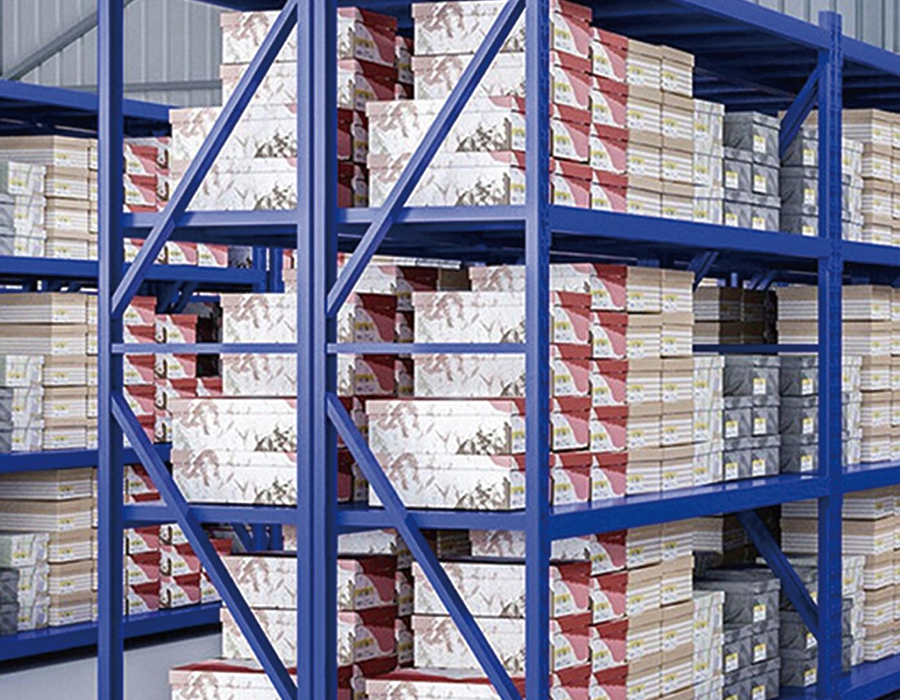

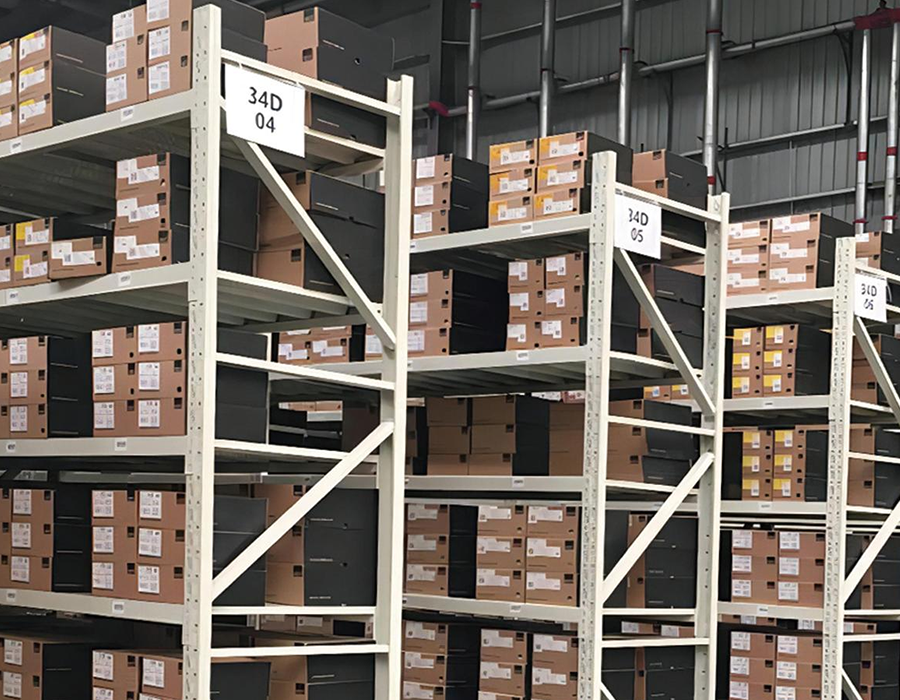

Les applications typiques incluent les environnements de bureau, les arrière-boutiques de vente au détail, les ateliers d'industrie légère et les petits entrepôts de commerce électronique où des exigences de capacité modérées sont combinées à un besoin élevé de flexibilité organisationnelle.
Imaginez un entrepôt à la fin d'un quart de travail : des palettes de produits finis atte...
Lire la suiteLorsqu’un chariot élévateur dépose une palette pleine sur une poutre de rack, la structure reç...
Lire la suiteAnhui Huijian Intelligent Equipment Co., Ltd. a récemment accueilli une délégation de représentan...
Lire la suitePourquoi les racks de moules sont un outil de flux de travail essentiel Dans tout enviro...
Lire la suiteQu'est-ce qu'une étagère légère sans boulons ? Étagères légères sans boulons e...
Lire la suiteL'un des aspects les plus souvent mal compris de étagère légère sans boulons est la relation entre la portée de la poutre et la capacité portante réelle. La charge nominale par étagère est généralement calculée au milieu d'une poutre entièrement supportée, ce qui signifie qu'à mesure que la portée entre les montants augmente, la capacité de charge effective diminue de manière non linéaire. Pour une étagère pesant 150 kg avec une portée de 900 mm, étendre cette portée à 1 200 mm sans ajuster la jauge de faisceau peut réduire la capacité réelle à moins de 100 kg dans des conditions d'entrepôt dynamiques. C'est pourquoi la sélection de la travée doit toujours précéder la planification de la charge et non la suivre.
Dans notre processus de production à Huijian, les profilés de poutres sont laminés à froid selon des tolérances de calibre spécifiques, précisément parce que des écarts mineurs dans l'épaisseur de l'acier s'aggravent de manière significative sur des portées plus longues. Une sous-tolérance de 0,2 mm dans une poutre de 1,5 mm peut produire une déflexion visible à des charges bien inférieures au seuil nominal. Lors de la spécification des rayonnages pour les environnements de prélèvement et d'emballage où le personnel charge et décharge les étagères de manière répétée, des facteurs de charge dynamiques (généralement 1,25 fois la valeur statique) doivent toujours être appliqués.

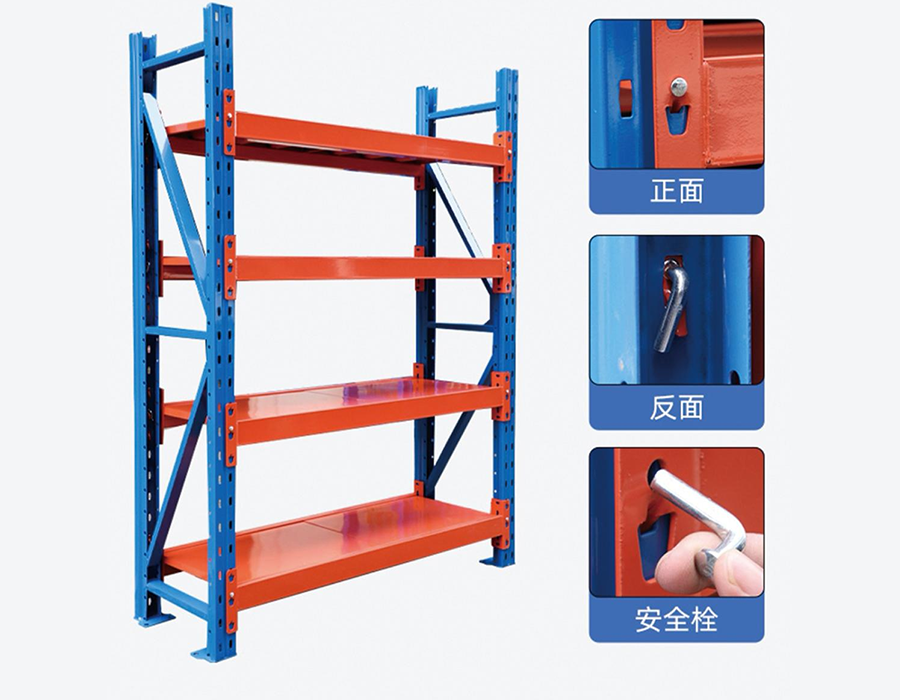

Les systèmes d'étagères légers sans boulons utilisent l'un des deux principaux types de connecteurs : le style rivet (onglet perforé) et le style à clip ou à crochet. Ce ne sont pas des préférences de conception interchangeables : elles reflètent différentes philosophies structurelles et ont de réelles conséquences sur l'installation, la reconfiguration et la résistance sismique ou vibratoire.
Lors de l'évaluation des systèmes, vérifiez la profondeur d'engagement du connecteur et la présence d'un mécanisme de rétention secondaire avant de prendre une décision d'achat basée uniquement sur le prix.

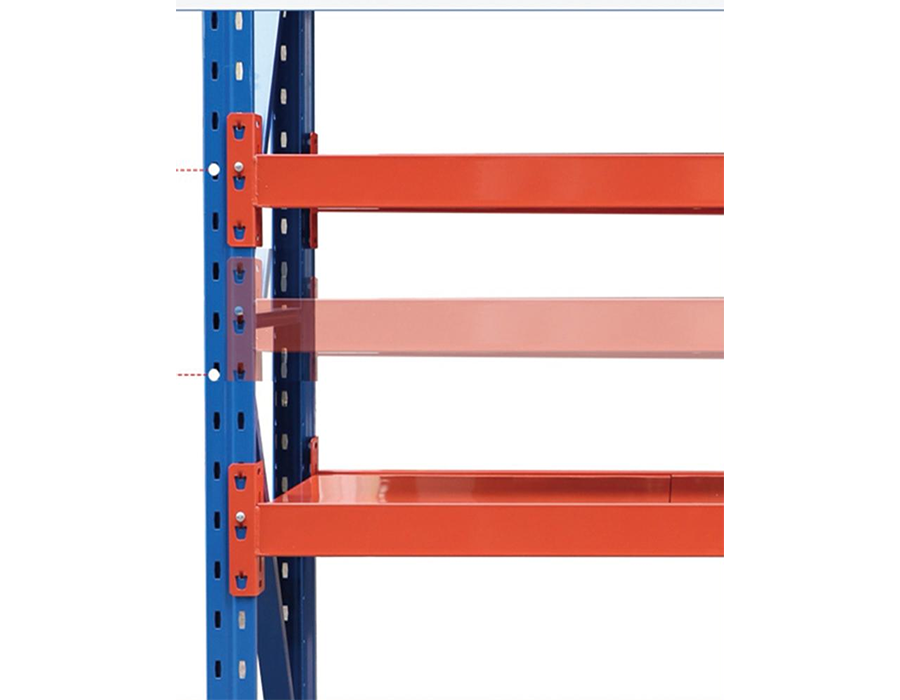

La plupart des étagères sans boulons annoncent « un réglage de l'inclinaison de 25 mm », mais ce chiffre ne raconte qu'une partie de l'histoire. La plage de réglage utilisable est limitée par la distance entre le haut de la poutre elle-même et le dessous de l'étagère au-dessus – ce qui signifie qu'en pratique, la granularité du pas est plus importante dans les zones médianes d'une piste, et non en haut ou en bas, où dominent les contraintes structurelles fixes.
Un problème pratique qui se pose dans les entrepôts mixtes est le « piège du demi-pas » : lorsqu'un préparateur doit stocker des articles de 210 mm de hauteur mais que les pas disponibles passent de 200 mm à 225 mm, les 25 mm d'espace mort supplémentaires par étagère s'accumulent sur un système à 5 niveaux et 20 baies, ce qui entraîne une perte significative de stockage vertical utilisable. Les installations qui effectuent un audit approprié de la hauteur des SKU avant l'installation des étagères obtiennent régulièrement une meilleure utilisation verticale de 15 à 25 % par rapport à celles qui utilisent des configurations par défaut.
Nous concevons nos colonnes verticales avec un pas constant de 50 mm dans les configurations standard, et les clients travaillant avec notre équipe technique sur la personnalisation du projet peuvent demander des colonnes au pas de 25 mm pour les environnements d'inventaire à hauteurs mixtes — un détail qui s'amortit rapidement dans des scénarios de stockage denses.
Les étagères sans boulons sont disponibles avec plusieurs traitements de surface, et le choix a des implications directes sur la durée de vie, la capacité de charge (en raison de l'épaisseur du revêtement) et l'adéquation à l'environnement.
| Type de traitement | Épaisseur typique du revêtement | Résistance au brouillard salin | Meilleur environnement | Remarques |
| Revêtement en poudre (époxy) | 60-80 µm | 500 à 800 heures | Entrepôts secs intérieurs | Large gamme de couleurs ; éclats sous impact |
| Électrozingué | 5 à 12 µm | 96 à 200 heures | Lumière-humidité intérieure | Protection contre la corrosion inférieure ; rentable |
| Galvanisé à chaud | 45 à 85 µm | 1000 heures | Entreposage frigorifique, côtier, extérieur | Ajoute du poids ; tolérances dimensionnelles plus souples |
| Revêtement en poudre (polyester) | 60-100 µm | 600 à 1 000 heures | Intérieur exposé aux UV ou humide | Meilleure stabilité aux UV que le revêtement en poudre époxy |
Une erreur courante consiste à spécifier des étagères électrozinguées pour les installations avec des routines de lavage des sols ou à proximité des portes des quais de chargement. La fine couche de zinc sature rapidement en cas d'exposition répétée à l'humidité et la rouille visible apparaît dans les 12 à 18 mois, annulant souvent les réclamations au titre de la garantie si les spécifications d'humidité n'étaient pas respectées. Les lignes de production standard de Huijian appliquent un revêtement en poudre époxy à une épaisseur de 60 à 80 µm comme référence, avec des options de galvanisation à chaud disponibles pour les clients travaillant dans des environnements de transformation alimentaire, de chaîne du froid ou de logistique côtière.
Étagères industrielles légères sans boulons est fréquemment déployé sous forme de parcours autonomes sans ancrage au sol – ce qui est conforme dans de nombreux environnements à faible risque mais devient un handicap dans d'autres. La matrice de décision est plus nuancée que la simple vérification si le zonage sismique nécessite des ancrages.
Les rayonnages dépassant 2,4 m de hauteur, ou ceux dont le rapport hauteur/profondeur est supérieur à 6:1, sont intrinsèquement sujets au basculement en cas de chargement excentrique – un scénario qui se produit lorsque les préparateurs chargent systématiquement un côté d'une baie avant l'autre. La physique ici est simple : une unité de 2,4 m de hauteur et 400 mm de profondeur a un moment de basculement qui peut être dépassé par une seule charge de 30 kg placée sur le bord supérieur de l'étagère d'un côté.
Les attaches murales sont une alternative courante à l'ancrage au sol lorsque la surface du sol ne convient pas au perçage (par exemple, planchers surélevés, surfaces recouvertes d'une membrane). Cependant, les attaches murales ne sont efficaces que si le mur lui-même est structurellement adéquat. Une cloison sèche à simple peau ne constitue pas un point d’ancrage valide pour une série d’étagères chargées. Les ingénieurs qui spécifient les attaches murales doivent vérifier la construction du mur et utiliser des ancrages à cavité ou des boulons traversants appropriés lorsque l'espacement des poteaux le permet.
De nombreux montants d'étagères sans boulons incluent des pieds de nivellement réglables en standard. Au-delà du nivellement des sols inégaux, ces pieds jouent un rôle essentiel de transfert de charge : ils répartissent la charge ponctuelle du montant sur une plus grande surface de contact, empêchant ainsi la concentration des contraintes sur les surfaces de sol molles ou enduites. Pour les rayonnages sur sols d'entrepôt à revêtement époxy, spécifier des pieds avec une surface de plaque de base minimale de 50 cm² est une ligne directrice pratique pour éviter d'endommager le revêtement sous de lourdes charges.
Un système d’étagères sans boulons bien spécifié se compose rarement de montants et de plateaux plats. L'écosystème d'accessoires élargit considérablement l'utilité fonctionnelle et doit être évalué lors de la phase de spécification initiale plutôt que modernisé ultérieurement, car la compatibilité des emplacements verticaux varie d'un fabricant à l'autre et le mélange des marques crée souvent des problèmes d'installation.
Chez Huijian, nous fournissons une documentation complète sur la compatibilité des accessoires pour l'ensemble de nos gammes de produits d'étagères, afin que les clients puissent planifier des configurations intégrées dès le départ plutôt que de découvrir les limitations d'installation lors de l'installation.
La déflexion – l'arc vertical d'une poutre d'étagère ou d'un panneau de pont chargé – est l'un des indicateurs les plus révélateurs de la qualité des étagères, mais elle est rarement divulguée de manière bien visible dans les spécifications du produit. La norme de référence de l'industrie pour la déflexion acceptable dans les rayonnages d'entrepôt est L/180, où L est la portée en millimètres. Pour une portée de 900 mm, cela permet une déflexion médiane maximale de 5 mm sous pleine charge nominale. Pour une portée de 1200 mm, le même rapport autorise 6,67 mm.
Pourquoi est-ce important en pratique ? Une déviation excessive crée plusieurs problèmes en cascade : les étagères qui s'inclinent forcent les articles vers le centre, créant des conditions d'empilage instables ; dans les systèmes à plusieurs niveaux, la déflexion sous l'étagère supérieure peut comprimer le jeu vertical en dessous de sa valeur nominale ; et des cycles répétés de chargement-déchargement sur une étagère qui atteint régulièrement sa limite de flèche accélèrent la fatigue du métal au niveau des points de connexion poutre-montant. Lors de l'évaluation des devis de rayonnages, demander aux fournisseurs leur valeur de déflexion testée à une charge nominale de 100 % - et pas seulement la charge nominale elle-même - en révèle bien plus sur la qualité réelle que les seules comparaisons de prix.
