Comment les contraintes de hauteur claires devraient motiver chaque décision d'étagères de mezzanine

La hauteur intérieure libre — la dimension verticale utilisable depuis le sol fini jusqu'à l'obstacle le plus bas au-dessus — est le paramètre le plus contraignant dans tout projet. étagère mezzanine projet de système, mais il est fréquemment mesuré à seulement un ou deux points du bâtiment plutôt que cartographié systématiquement sur toute l’empreinte de l’installation. Les structures de toit, les conduits de CVC, les canalisations d'extinction d'incendie, les appareils d'éclairage et les poutres de roulement des grues créent tous des restrictions de hauteur localisées qui peuvent tomber bien en dessous de la hauteur libre nominale indiquée dans les spécifications du bâtiment. L'installation d'un système de rayonnages à plate-forme en acier pour mezzanine d'entrepôt sans une étude complète des obstructions aériennes entraîne régulièrement des conflits structurels découverts uniquement lors de l'installation, nécessitant un réacheminement coûteux des poutres ou une réduction de la hauteur de la mezzanine.

Le calcul de la hauteur libre minimale pour un bâtiment à deux niveaux étagère mezzanine system doit satisfaire simultanément à tous les critères suivants : la hauteur libre requise au rez-de-chaussée sous la mezzanine (généralement 2 400 à 2 700 mm pour l'accès du personnel avec des équipements de manutention) ; la profondeur structurelle de la mezzanine elle-même, y compris les poutres principales, les solives secondaires et le platelage (généralement 250 à 450 mm en fonction de la portée et de la charge) ; la hauteur libre requise au niveau de la mezzanine (là encore, 2 400 à 2 700 mm minimum, plus si des rayonnages ou des étagères hautes sont installés au-dessus de la mezzanine) ; et les exigences en matière de dégagement pour la lutte contre les incendies, qui dans de nombreuses juridictions imposent un écart minimum entre le haut du stockage et les déflecteurs de gicleurs de 450 à 600 mm. L'ajout de ces couches donne souvent une hauteur libre minimale de bâtiment de 6,5 à 7,5 m pour un système fonctionnel de rayonnages au sol mezzanine à deux niveaux, ce qui élimine de nombreux bâtiments d'entrepôt plus anciens sans modification structurelle significative.

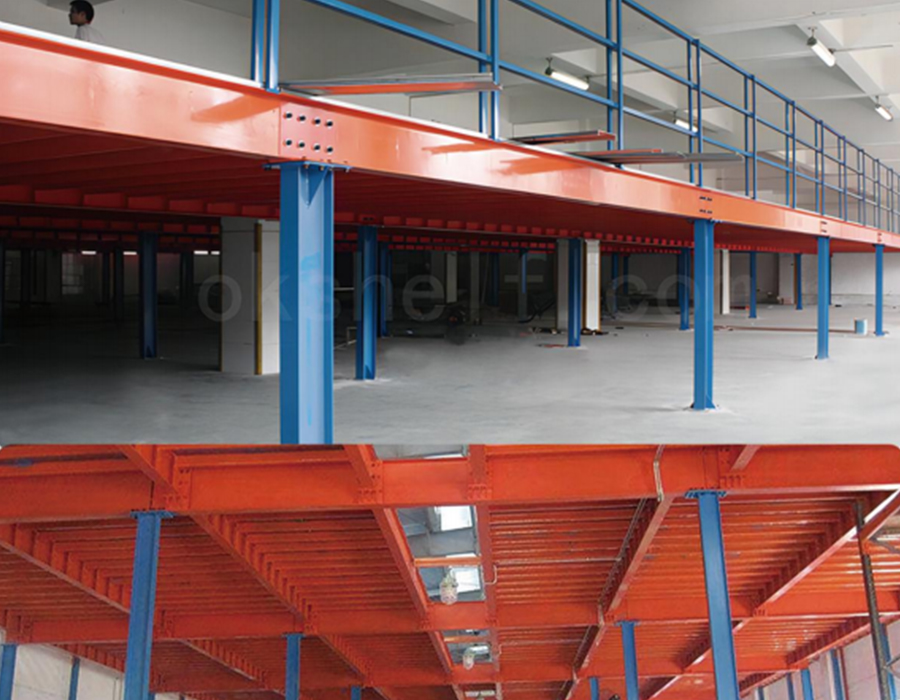

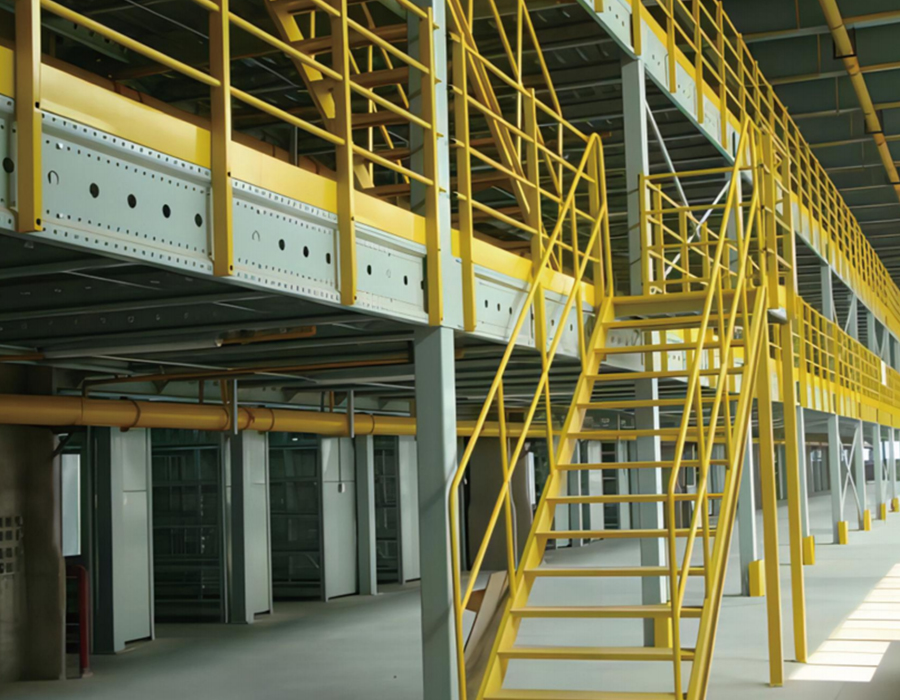

Lorsque la hauteur du bâtiment est limite, la réduction de la profondeur structurelle de la mezzanine constitue le principal levier. Le passage d'une structure primaire de poutre en I conventionnelle à des poutres cellulaires (poutres en acier avec des ouvertures d'âme circulaires ou hexagonales) permet aux services tels que les tuyaux de gicleurs et les conduits électriques de passer à travers l'âme de la poutre plutôt qu'en dessous, récupérant ainsi 150 à 300 mm de profondeur structurelle sans réduire la capacité de charge de la poutre. Cette modification de conception unique peut rendre un bâtiment marginal réalisable pour une installation complète d'un système d'étagères en mezzanine.

Disposition de la grille de colonnes et son effet en cascade sur les opérations au rez-de-chaussée

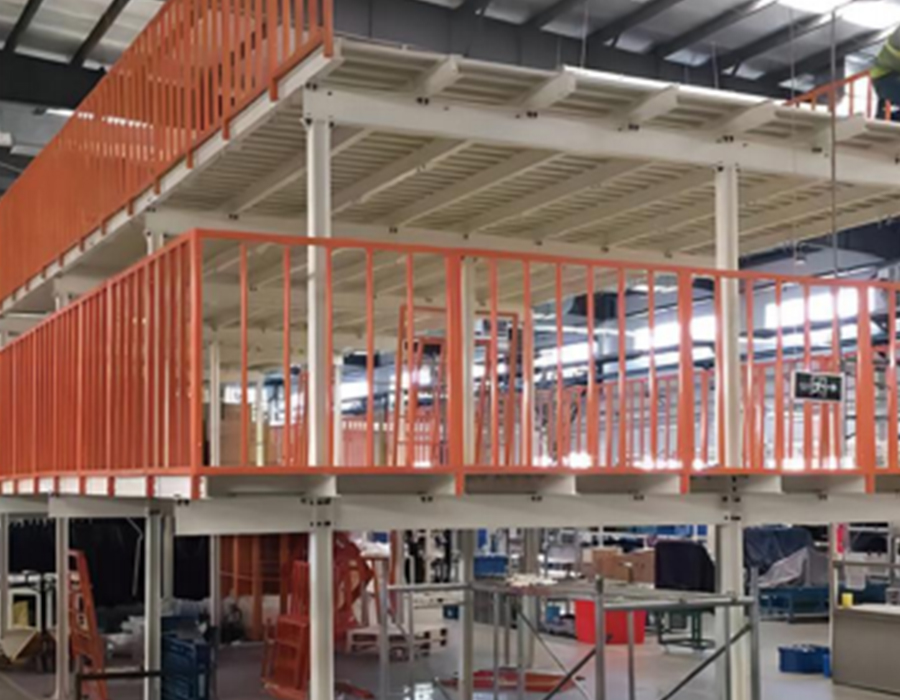

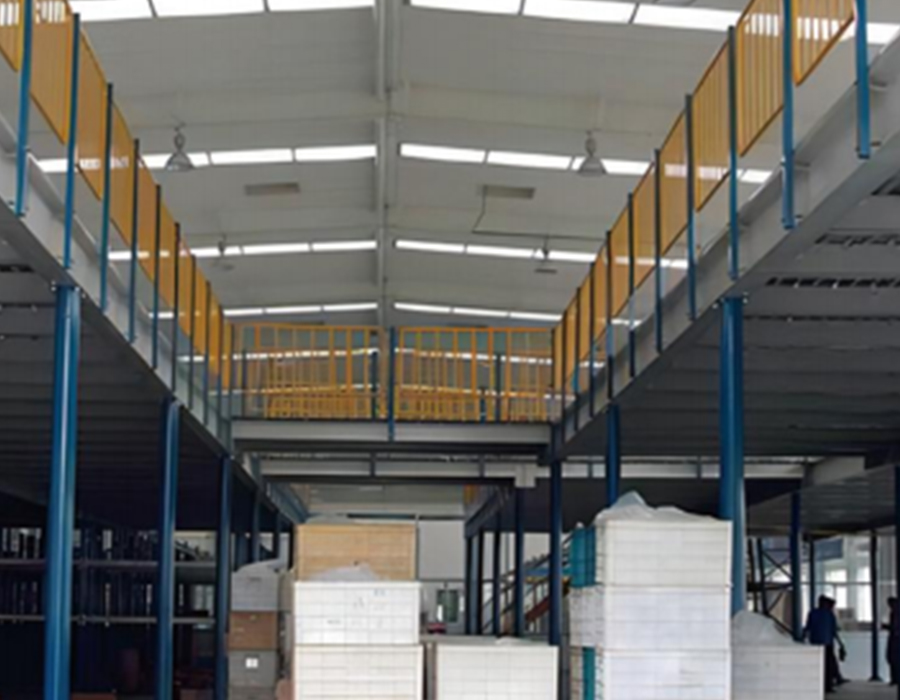

La grille de colonnes d'un système de rayonnages à plate-forme en acier pour mezzanine d'entrepôt n'est pas simplement une question structurelle : il s'agit d'une décision d'aménagement de l'espace qui façonne en permanence la façon dont la zone du rez-de-chaussée sous la mezzanine peut être utilisée pendant toute la durée de vie de l'installation. Les colonnes placées sans référence au flux de matériaux au rez-de-chaussée, à la disposition des allées de rayonnage ou aux rayons de braquage des équipements créent des obstructions qui réduisent bien plus l'utilité du rez-de-chaussée que l'empreinte physique des colonnes elles-mêmes.

Une colonne positionnée au milieu d'une allée prévue pour chariot élévateur ne bloque pas seulement cette allée : elle force un déplacement de l'allée qui peut comprimer les baies de stockage adjacentes, réduire la longueur des rangées de racks ou créer des zones mortes dans la géométrie des coins autour de la colonne qui sont trop étroites pour un rayonnage à palettes standard mais trop larges pour être laissées vides. L'effet cumulatif d'un mauvais placement des colonnes dans la zone du rez-de-chaussée peut réduire les positions de rayonnage utilisables de 15 à 25 % par rapport à une disposition dans laquelle la grille des colonnes a été coordonnée avec la disposition des rayonnages dès le départ.

L'approche de planification pratique consiste à établir d'abord la disposition des rayonnages et des allées au rez-de-chaussée, puis à définir la grille de colonnes de la mezzanine pour aligner les lignes centrales des colonnes avec les rangées verticales des racks plutôt qu'avec les centres des allées des racks. Cela signifie que les colonnes se trouvent entre les positions de stockage plutôt que dans les allées, minimisant ainsi l'impact opérationnel. Dans la plupart des configurations de rayonnages à palettes standard avec des largeurs de baie de 2 700 mm et des allées de 3 500 mm de large, une grille de colonnes d'environ 5 400 mm (deux largeurs de baie) dans le sens du stockage et de 8 000 à 10 000 mm dans le sens des allées est réalisable. Les grilles d'une largeur supérieure à 10 000 mm commencent à nécessiter des poutres primaires beaucoup plus profondes pour contrôler la déflexion sous les charges du plancher de la mezzanine, augmentant ainsi la profondeur structurelle et consommant de l'espace libre.

Sélection des matériaux de terrasse : compromis structurels et opérationnels entre les options courantes

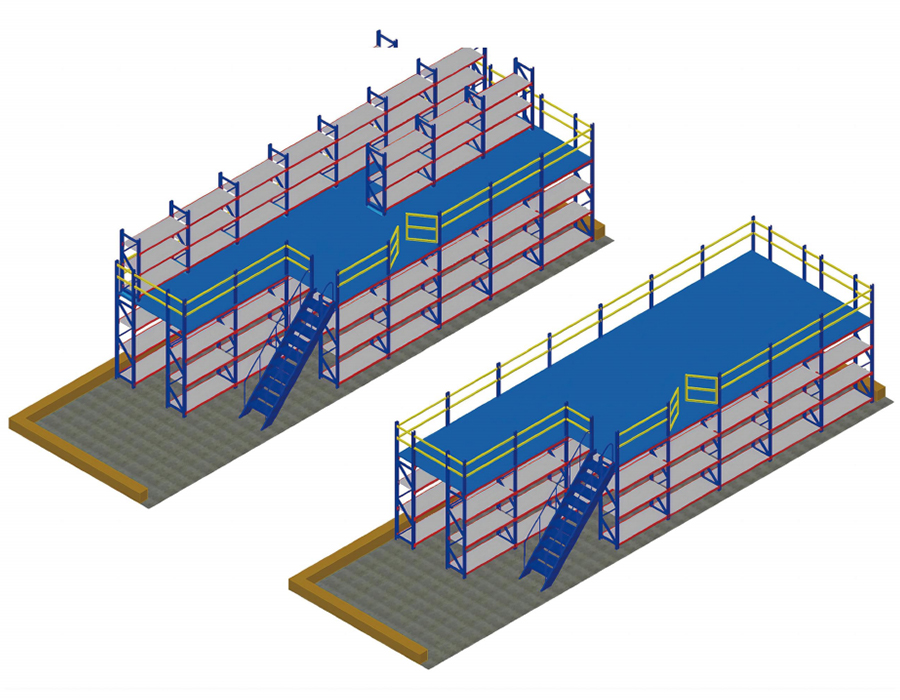

La couche de terrasse d'un système de rayonnage au sol mezzanine — la surface qui repose sur la structure de poutres secondaires et forme la plate-forme utilisable — est spécifiée dans plusieurs matériaux concurrents, chacun avec des caractéristiques structurelles, opérationnelles et d'entretien distinctes. Le choix est rarement simple car les exigences en vigueur diffèrent entre la surface de la mezzanine (où le personnel circule et où l'équipement fonctionne) et les rayonnages installés au-dessus (qui nécessitent une base plate pour répartir la charge).

Les panneaux de particules liées à la résine sont la spécification de platelage la plus courante dans les systèmes d'étagères mezzanine destinés aux opérations de prélèvement manuel, en grande partie parce que leur section transversale épaisse répartit les charges ponctuelles des bases des pieds de rayonnage sur une zone de contact plus large et offre une surface de marche silencieuse et antidérapante. L'exigence essentielle d'installation est que les panneaux RBPB doivent être entièrement soutenus le long des quatre bords — une extension non soutenue entre les solives secondaires au milieu du panneau provoque un délaminage progressif sous des charges dynamiques répétées. Dans les environnements exposés à l'humidité, y compris les antichambres d'entrepôts frigorifiques et les zones de chargement très humides, le RBPB à face phénolique ou la plaque d'acier sont la spécification appropriée, car le RBPB standard gonfle sur les bords et perd son intégrité structurelle dans les 12 à 18 mois suivant un contact régulier avec l'humidité.

Exigences en matière de compartimentage coupe-feu et comment elles affectent la disposition des étagères de la mezzanine

Un système de rayonnages à plate-forme en acier pour mezzanine d'entrepôt modifie fondamentalement le profil de risque d'incendie du bâtiment qu'il occupe, et les exigences des autorités anti-incendie en matière de compartimentage, de suppression et de sortie sont souvent les facteurs réglementaires les plus contraignants dans la conception de mezzanines - plus encore que la charge structurelle ou la hauteur du bâtiment dans de nombreux projets. Comprendre ces exigences avant que la conception de l'aménagement ne soit terminée évite le scénario dans lequel une conception de mezzanine structurellement solide nécessite une reconfiguration majeure pour atteindre la conformité au feu.

Le problème principal est qu’une mezzanine crée un espace clos en dessous qui se comporte comme un compartiment coupe-feu séparé, qu’il soit physiquement entouré de murs ou non. La plupart des codes du bâtiment et les interprétations des autorités anti-incendie traitent la face inférieure de la mezzanine comme un plafond qui doit soit être résistant au feu selon une norme spécifiée, soit être doté d'une couverture de gicleurs en dessous comme s'il s'agissait d'une pièce fermée. En pratique, cela signifie qu'une installation de système d'étagères en mezzanine dans un bâtiment doté d'un système de gicleurs existant au niveau du toit nécessite presque toujours des têtes de gicleurs supplémentaires installées dans l'espace sous la mezzanine, et nécessite fréquemment une couche supplémentaire de gicleurs au niveau ou juste en dessous de la surface de la mezzanine pour protéger le sol au-dessus.

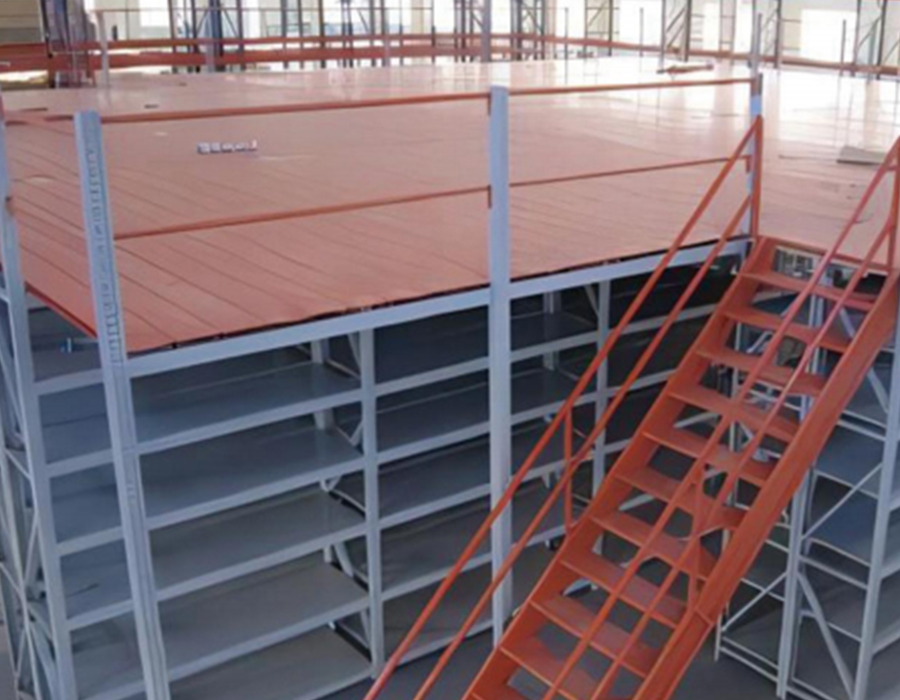

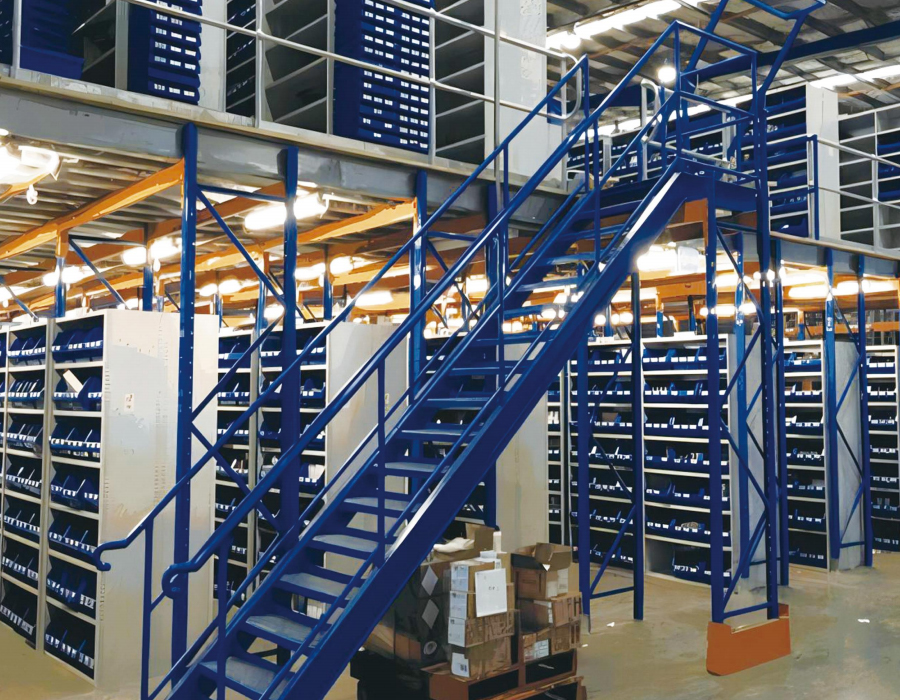

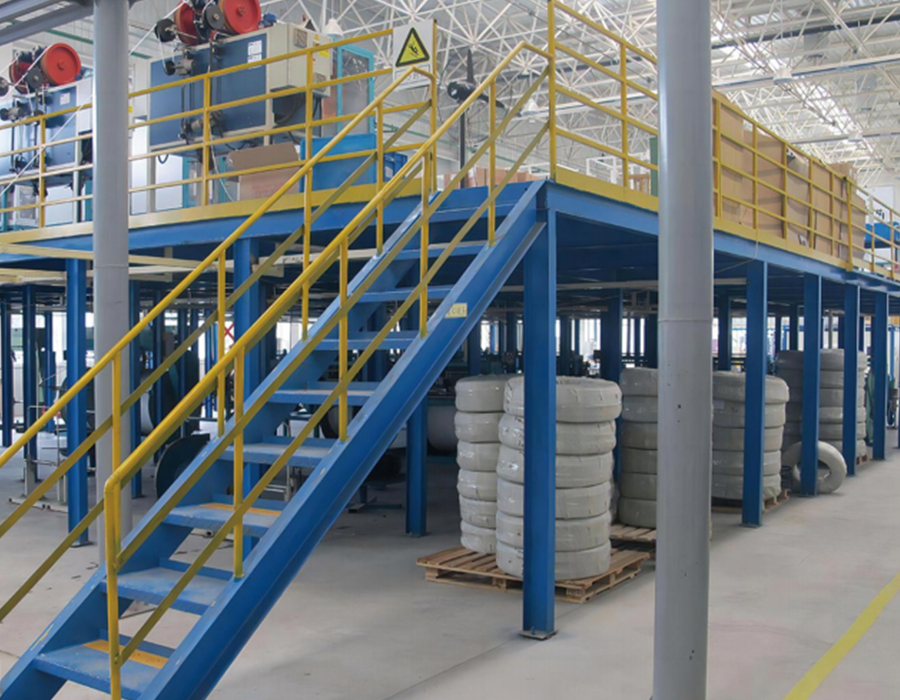

Les exigences de sortie imposent des contraintes de disposition supplémentaires. La plupart des codes de prévention des incendies exigent deux moyens d'évacuation indépendants depuis toute mezzanine où du personnel est régulièrement présent, avec des distances de déplacement maximales jusqu'à un escalier de 18 à 45 mètres selon la juridiction et la classification d'occupation. Pour les grandes installations de rayonnages en mezzanine, cela nécessite souvent deux escaliers positionnés pour desservir les extrémités opposées de la plate-forme, ce qui consomme de la surface au sol de la mezzanine et nécessite des ouvertures correspondantes à travers la structure de la mezzanine qui doivent être encadrées et protégées par les bords. La planification de l'emplacement des escaliers après coup, une fois la disposition des étagères finalisée, entraîne régulièrement des escaliers qui entrent en conflit avec les baies d'étagères ou qui ne peuvent pas atteindre la distance de déplacement requise sans un troisième escalier.

Spécifications de charge vive pour les étagères de mezzanine : ce que couvre réellement la valeur de conception

La charge utile de conception pour un système de rayonnages au sol en mezzanine – généralement exprimée en kN/m² ou en tonnes par mètre carré – est la spécification la plus clairement indiquée dans les propositions des fournisseurs, mais c'est aussi le chiffre le plus souvent mal interprété par les acheteurs. La surcharge nominale est une hypothèse de charge uniformément répartie (UDL) appliquée sur toute la surface de la mezzanine à des fins de conception structurelle. Il ne représente pas la charge maximale pouvant être placée en un seul point et ne tient pas compte des effets dynamiques des équipements en mouvement ou des charges concentrées provenant des bases des pieds de rayonnage.

Une mezzanine conçue pour 5 kN/m² (environ 500 kg par mètre carré) ne signifie pas que chaque mètre carré peut transporter simultanément 500 kg de rayonnage plus 500 kg de produit — le chiffre de 5 kN/m² est la tolérance combinée pour la structure, le stockage et l'occupation. De plus, la répartition supposée dans le calcul UDL est uniforme, mais les systèmes de rayonnage concentrent la charge aux points de base des pieds. Une baie de rayonnage longue portée standard avec un encombrement de 2 400 mm × 600 mm et une capacité de 1 500 kg de concentrés chargés sur quatre contacts de plaque de base, chacun avec une zone de contact d'environ 60 mm × 60 mm. La pression localisée du plancher à chaque point de contact peut être de dix à quinze fois supérieure à la UDL nominale, ce qui signifie que le platelage et la structure des solives secondaires doivent être vérifiés pour détecter les poinçonnements et flexions locaux sous des charges concentrées en plus de la vérification UDL globale.

Chez Huijian, nos conceptions de systèmes d'étagères mezzanine sont développées par notre centre de R&D dédié, avec des calculs structurels qui tiennent explicitement compte à la fois des charges ponctuelles globales UDL et localisées de la base des pieds - la combinaison qui reflète la façon dont les mezzanines fonctionnent réellement en service, plutôt que la façon dont elles apparaissent sur une simple fiche de spécifications de charge.

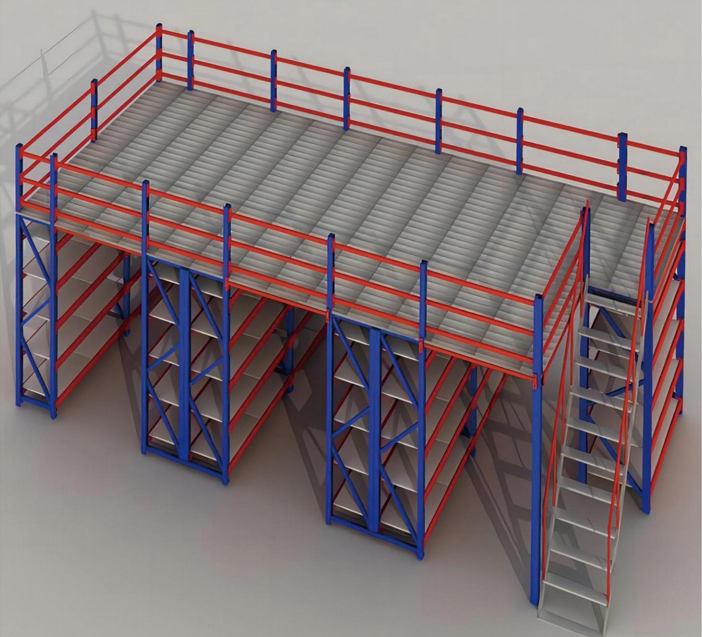

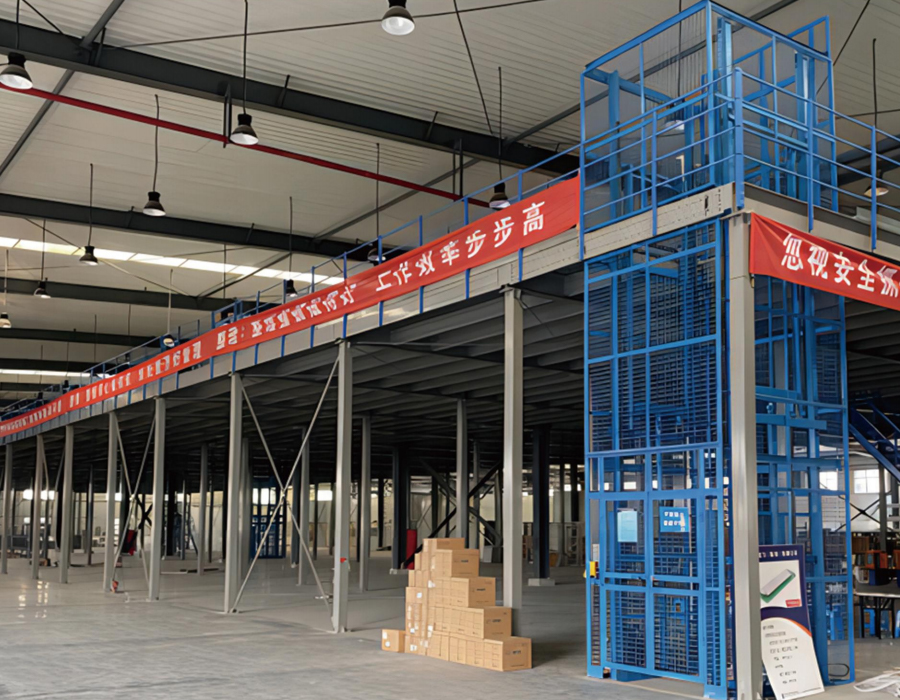

Intégration de convoyeurs verticaux et de monte-charges dans la conception du système d'étagères mezzanine

Un système de rayonnages mezzanine qui repose uniquement sur des escaliers pour le mouvement vertical des marchandises devient un goulot d'étranglement de productivité à mesure que le débit augmente. L'intégration de convoyeurs verticaux, de monte-charges ou de monte-palettes dans la structure mezzanine est une considération de conception qui doit être prise en compte dès la phase de planification de l'aménagement : la modernisation de ces éléments dans une installation mezzanine terminée est nettement plus complexe et coûteuse que leur incorporation dès le départ.

L'implication structurelle d'une cage de monte-charge pénétrant dans une mezzanine est que l'ouverture du pont doit être entièrement encadrée de poutres structurelles capables de rediriger les charges qui auraient autrement été supportées par les solives secondaires interrompues. Les poutres de coupe transfèrent ces charges redirigées vers les poutres primaires les plus proches, qui doivent être dimensionnées pour supporter la zone tributaire supplémentaire. Pour les grandes ouvertures d'ascenseur (un élévateur à palettes avec une plate-forme de 1 200 mm × 1 200 mm nécessite une ouverture de pont d'environ 1 500 mm × 1 500 mm, dégagements compris), les charges des poutres de coupe peuvent être importantes et peuvent nécessiter une colonne mezzanine supplémentaire adjacente à l'ouverture pour fournir un court chemin de charge vers la fondation.

Au-delà de la charpente, l’interface entre l’ascenseur et la mezzanine nécessite une attention particulière dans trois domaines :

• Tolérance de nivellement : Les monte-charges et les convoyeurs verticaux doivent arriver au niveau de la mezzanine à ± 5 mm de la surface finie du pont pour un transfert fluide des chariots et des palettes. La déviation structurelle de la plate-forme mezzanine sous la charge et le tassement des fondations de l'ascenseur au fil du temps peuvent tous deux entraîner une déviation de l'alignement de la plate-forme élévatrice et du pont après l'installation. La spécification de dispositifs de nivellement réglables au point d'atterrissage de l'ascenseur, plutôt que de plaques de seuil fixes, permet un réalignement sans modification structurelle.
• Protection des bords à l'ouverture du pont : L'ouverture de la mezzanine pour la cage d'ascenseur présente un risque de chute lorsque la plate-forme élévatrice n'est pas au niveau de la mezzanine. Les barrières de sécurité verrouillées (des barrières qui ne peuvent s'ouvrir que lorsque la plate-forme élévatrice est présente et de niveau) constituent la spécification correcte pour tout monte-charge utilisé dans un environnement de mezzanine habitée. De simples barrières à chaîne ou des portails à charnières sans verrouillage ne suffisent pas pour se conformer aux réglementations de sécurité industrielle dans la plupart des juridictions.
• Isolation vibratoire : Les convoyeurs verticaux et les ascenseurs alternatifs génèrent des vibrations périodiques qui se transmettent via leur structure de montage au cadre de la mezzanine. Sans isolation entre la base du convoyeur et la structure mezzanine, cette vibration fatigue les connexions boulonnées et peut desserrer les fixations des étagères dans les baies adjacentes au cours des mois de fonctionnement continu. Les supports antivibratoires ou les coussinets d'isolation sur le châssis de base du convoyeur doivent être spécifiés en standard et non comme une mise à niveau facultative.

Structures de mezzanine modulaires ou sur mesure : où se situe réellement la différence de coût

Le choix entre un système d'étagères mezzanine modulaire - construit à partir de composants standardisés et préfabriqués par incréments fixes - et une structure entièrement fabriquée sur mesure est souvent présenté comme une simple comparaison de coûts dans laquelle le modulaire est moins cher. Ce cadrage est précis dans de nombreuses applications standards mais s'effondre dans des conditions spécifiques où les limites des systèmes modulaires génèrent des coûts cachés qui n'apparaissent que lors de l'installation ou de l'exploitation plutôt que dans le devis initial.

Les systèmes de mezzanine modulaires atteignent leur rentabilité grâce à des tailles de colonnes standardisées à des incréments de hauteur fixes (généralement des pas de 100 mm ou 150 mm), des portées de poutres standardisées en largeurs fixes (généralement 2 000 mm, 2 500 mm, 3 000 mm) et des détails de connexion préfabriqués qui sont répétés de manière identique dans toute la structure. Cette standardisation réduit considérablement le temps d’ingénierie et les coûts de fabrication des mezzanines rectangulaires dans les bâtiments aux dimensions régulières. La comparaison des coûts favorise véritablement les systèmes modulaires dans ces conditions de 20 à 35 % par rapport aux structures personnalisées équivalentes.

Les conditions dans lesquelles les systèmes modulaires perdent leur avantage en termes de coûts comprennent :

• Géométrie irrégulière du bâtiment : Les empreintes de mezzanine non rectangulaires (formes en L, coins coupés pour éviter les colonnes ou mezzanines qui contournent les éléments structurels) nécessitent des poutres découpées sur mesure et des détails de connexion non standard qui éliminent l'efficacité de fabrication du système modulaire tout en conservant les contraintes de ses dimensions à incrément fixe.
• Charges fortement concentrées : Les composants mezzanine modulaires standard sont conçus selon des classifications UDL spécifiques. Lorsque les rayonnages ou les équipements imposent des charges concentrées qui nécessitent des poutres améliorées ou des colonnes supplémentaires au sein d'un module standard, le système modulaire doit être modifié localement, ce qui coûte souvent plus cher que l'intégration dès le départ de la mise à niveau dans une conception personnalisée.
• Contraintes de hauteur fortes : Les systèmes modulaires offrent une capacité limitée à minimiser la profondeur structurelle car les profils de poutre sont fixés par la gamme de produits standard. La fabrication sur mesure permet d'optimiser la profondeur des poutres à l'aide de poutres cellulaires, de poutres crénelées ou de sections non standard qui récupèrent 100 à 200 mm de hauteur libre dans les bâtiments à hauteur critique.

Notre rayonnage de plate-forme en acier de mezzanine d'entrepôt les systèmes sont disponibles dans des configurations personnalisées modulaires et entièrement conçues, développés par notre centre de R&D de 1 500 mètres carrés et produits sur six lignes de production dédiées, ce qui signifie que la solution structurelle peut être adaptée avec précision à la géométrie du bâtiment et aux exigences de charge plutôt que de forcer le bâtiment à se conformer à une grille de produits standard.

Gestion du tassement différentiel entre les colonnes de mezzanine et les structures de rack existantes

Dans les entrepôts où un système de rayonnages à mezzanine est installé à proximité ou structurellement connecté à des rayonnages à palettes robustes existants, le tassement différentiel entre les colonnes de la mezzanine et les montants de rayonnage adjacents est un problème de facilité d'entretien à long terme qui est rarement abordé dans la planification de l'installation. Les deux types de structure imposent des charges ponctuelles importantes sur la dalle de plancher de l'entrepôt, mais ils le font à travers différentes zones de plaque de base, à différentes intensités de charge et avec des historiques de chargement différents — des conditions qui produisent des taux de tassement différents au fil du temps.

Les colonnes mezzanine imposent généralement des charges ponctuelles soutenues plus élevées que les montants de rayonnage à palettes : une colonne mezzanine supportant 40 à 60 tonnes de plancher, une charge vive et un rayonnage au-dessus génère une pression de plaque de base d'un ordre de grandeur supérieure à celle d'un montant de rayonnage à palettes standard sous la même empreinte au sol. Si les deux sont fondés sur la même dalle de béton d'épaisseur uniforme, la colonne mezzanine induira une plus grande déflexion de la dalle et un tassement par fluage à long terme que le montant de rack adjacent. Sur deux à cinq ans, ce tassement différentiel peut produire un déplacement vertical relatif de 5 à 15 mm entre les colonnes de la mezzanine et les rangées de racks adjacentes – suffisant pour induire un arc mesurable dans les montants du rack physiquement connectés ou appuyés contre la structure de la mezzanine, et pour créer une pente visible sur la surface du pont de la mezzanine qui affecte la stabilité des palettes et la manipulation des équipements à roues.

L'approche structurelle correcte consiste à traiter la mezzanine et tout rayonnage adjacent comme des structures indépendantes avec un joint de mouvement délibéré entre eux, quelle que soit leur proximité les uns par rapport aux autres. Les colonnes de mezzanine doivent être ancrées à la dalle au moyen de plaques de base dimensionnées pour limiter la pression du sol à un niveau compatible avec la capacité portante à long terme de la dalle, et pas seulement avec sa limite d'élasticité à court terme. Là où la dalle est connue pour être mince ou le sol de fondation compressible, l'amélioration du sol sous les emplacements des colonnes de la mezzanine — par l'injection de coulis de compactage ou l'installation de micro-pieux — est une solution plus fiable à long terme que de tenter de répartir les charges de la mezzanine via des plaques de base surdimensionnées uniquement.
