Moule de type tiroir/support d'outillage

Les supports de moules de type tiroir sont des systèmes de stockage spécialement conçus pour le stockage, la classification et la récupération organisés de l'outillage industriel, disponibles en configurations semi-ouvertes et entièrement ouvertes pour s'adapter à différentes dimensions, poids et fréquences d'accès de moules dans une large gamme d'environnements de fabrication.

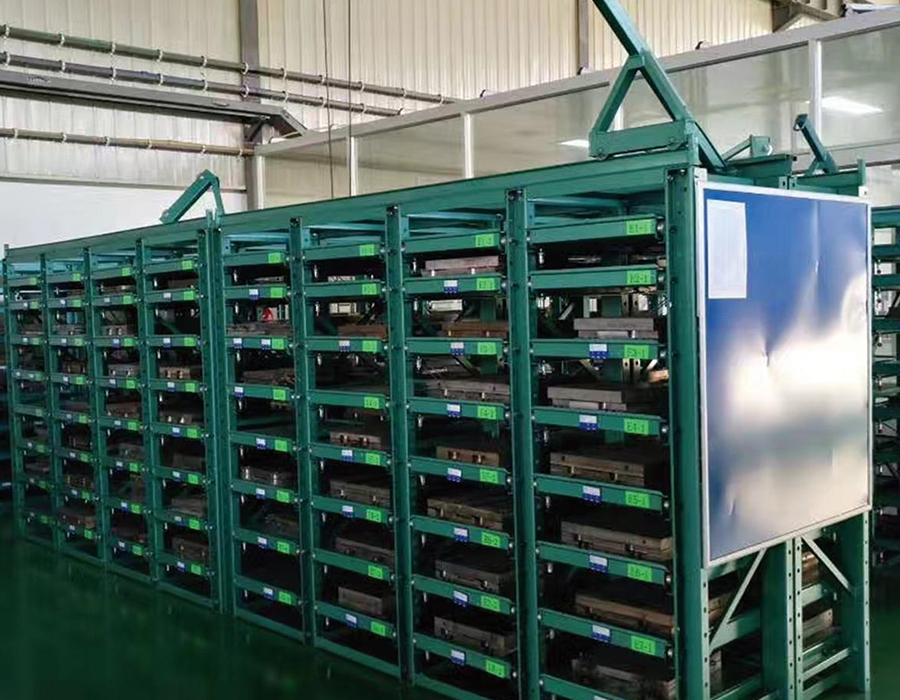

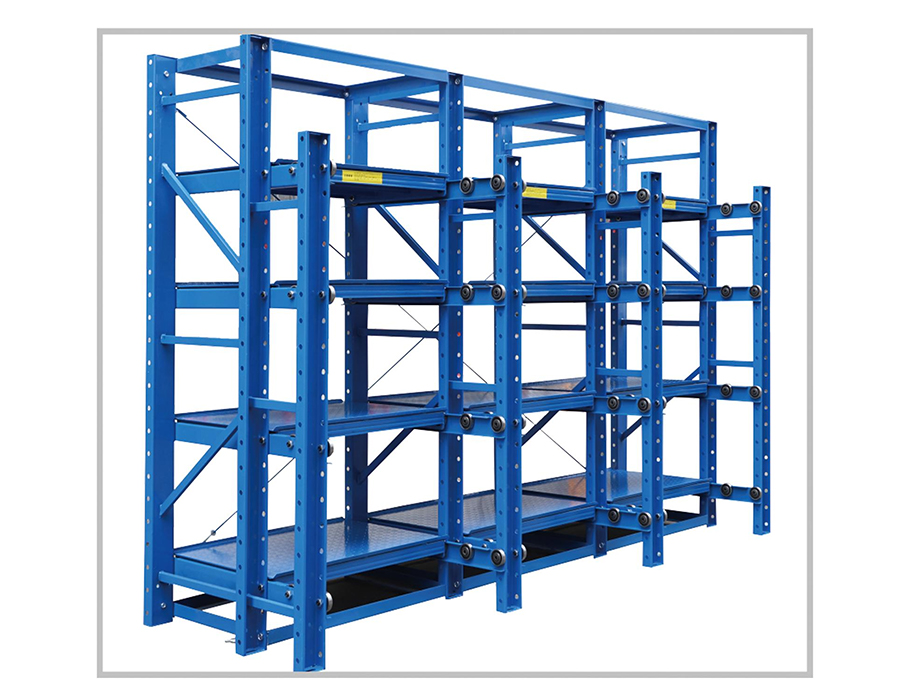

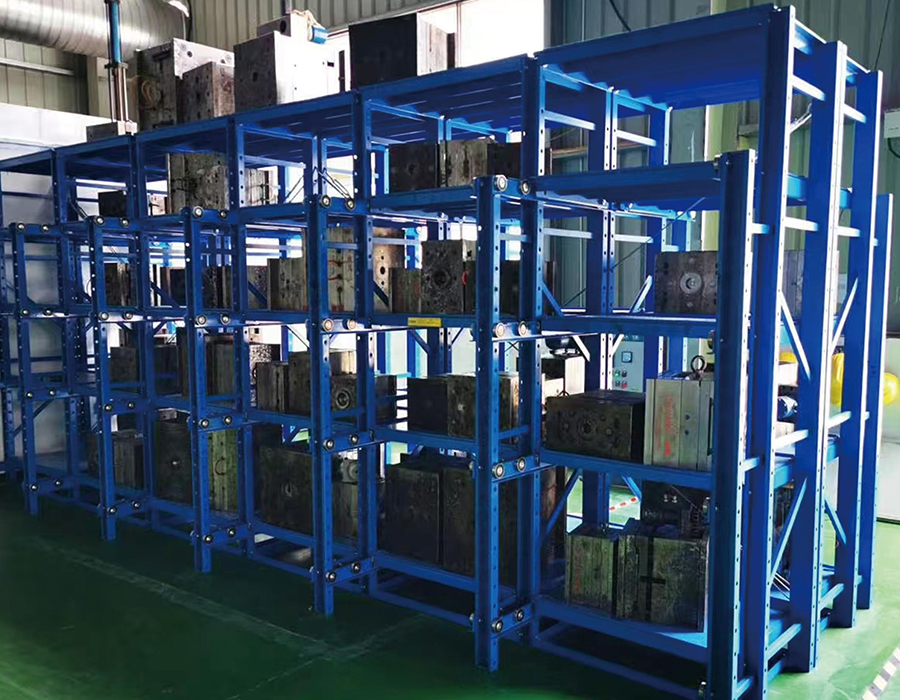

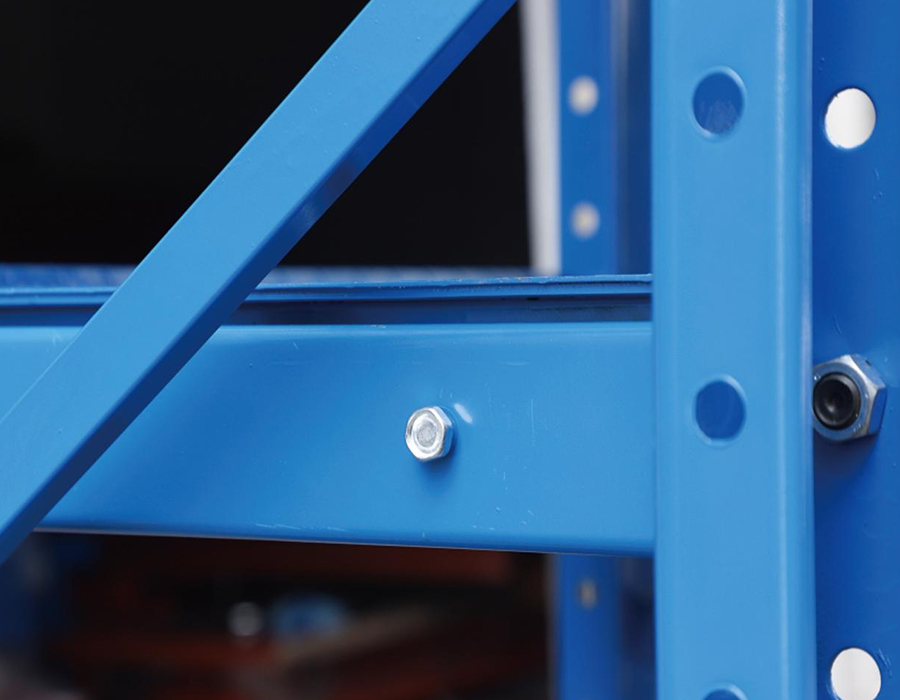

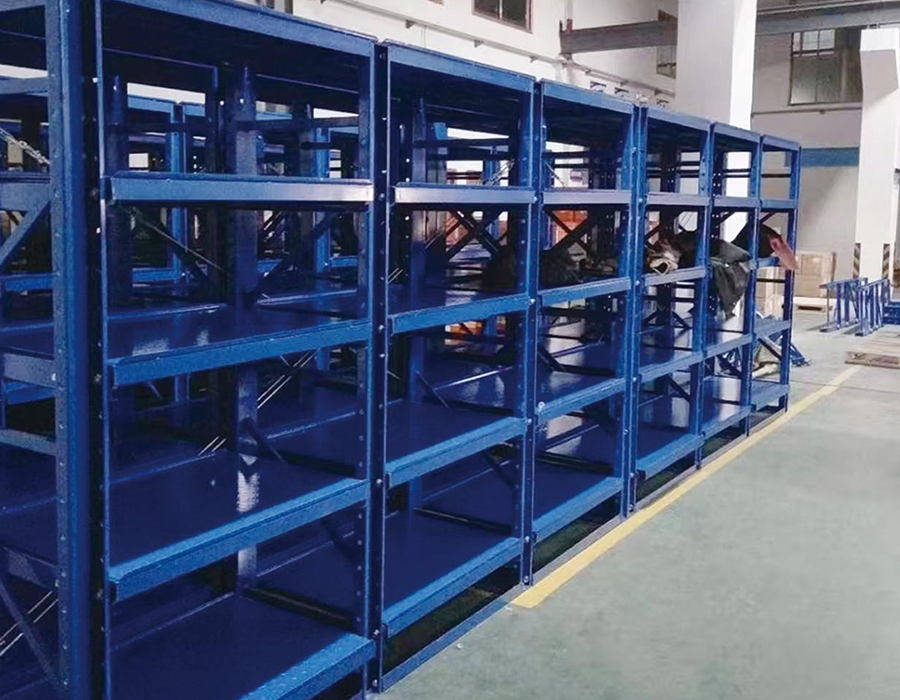

La structure principale comprend des montants et des traverses en acier à haute résistance ou en acier laminé à froid, avec des tiroirs montés sur glissières avec précision pour un fonctionnement fluide et sans effort. Chaque tiroir est équipé d'un verrou de sécurité de positionnement et de vis de retenue anti-chute pour maintenir la stabilité du moule pendant le stockage et éviter les dommages causés par un déplacement involontaire.

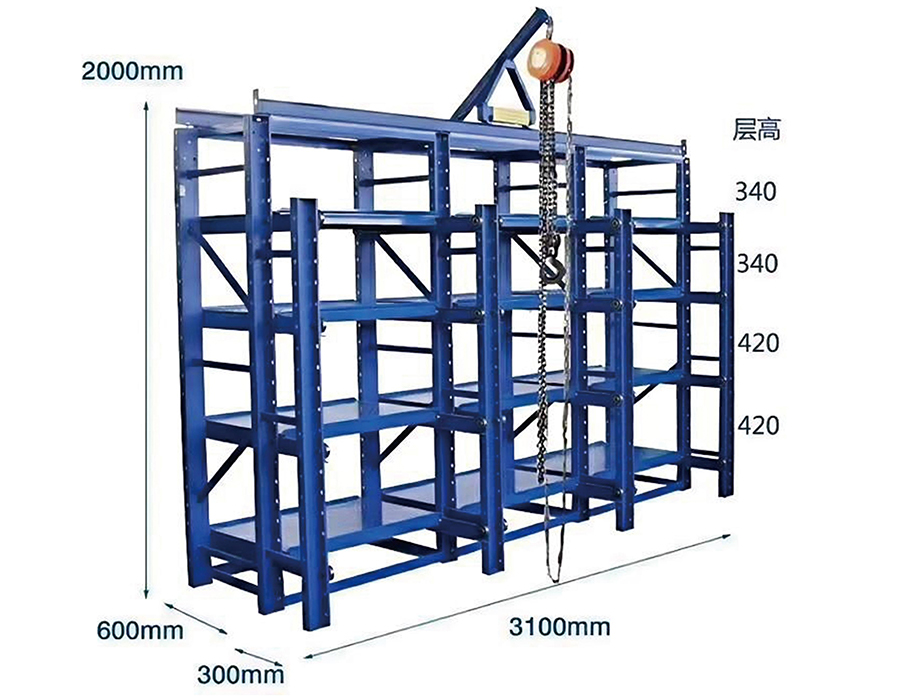

La capacité de charge par tiroir varie de 200 kg à 3 000 kg ; le modèle robuste entièrement ouvert supporte 1 200 kg par tiroir et est fourni avec un dispositif de levage intégré pour le chargement et la récupération sans ponts roulants ni grands chariots élévateurs. Un mécanisme de verrouillage empêche structurellement l'extension simultanée de plusieurs tiroirs, éliminant ainsi le risque d'instabilité du centre de gravité associé à plusieurs niveaux ouverts.

Le traitement de surface résistant à la rouille, à l'humidité et à la poussière protège les outils stockés de la dégradation de l'environnement. Les principales applications incluent la fabrication mécanique, l'outillage automobile, le moulage par injection et la production électronique, offrant une efficacité de changement de moule sensiblement plus élevée et une réduction des coûts d'usure et de dommages des outils.

CONTACTEZ-NOUS
DESCRIPTION
PARAMÈTRES TECHNIQUES
CONTACTEZ-NOUS
À PROPOS DE NOUS
HONNEUR ET CERTIFICATION
CERTIFICAT
Actualités
Connaissance de l'industrie

Pourquoi la conception du mécanisme d'extension des tiroirs constitue le principal défi technique des racks de moules

Dans un supports de moules de type tiroir robustes pour le stockage , le mécanisme d'extension des tiroirs est l'endroit où se concentrent les plus grandes exigences techniques – et pourtant c'est le composant le plus souvent sous-spécifié dans les achats budgétaires. Un tiroir à moule peut supporter des charges allant de 500 kg à plus de 5 000 kg selon l'application, et il doit étendre cette charge en douceur sur une distance de 600 à 1 200 mm sans déviation latérale, sans contrainte sous charge excentrique et avec un fonctionnement fiable sur des milliers de cycles. Ces exigences ne peuvent pas être satisfaites en augmentant les coulisses de tiroir standard pour travaux légers.

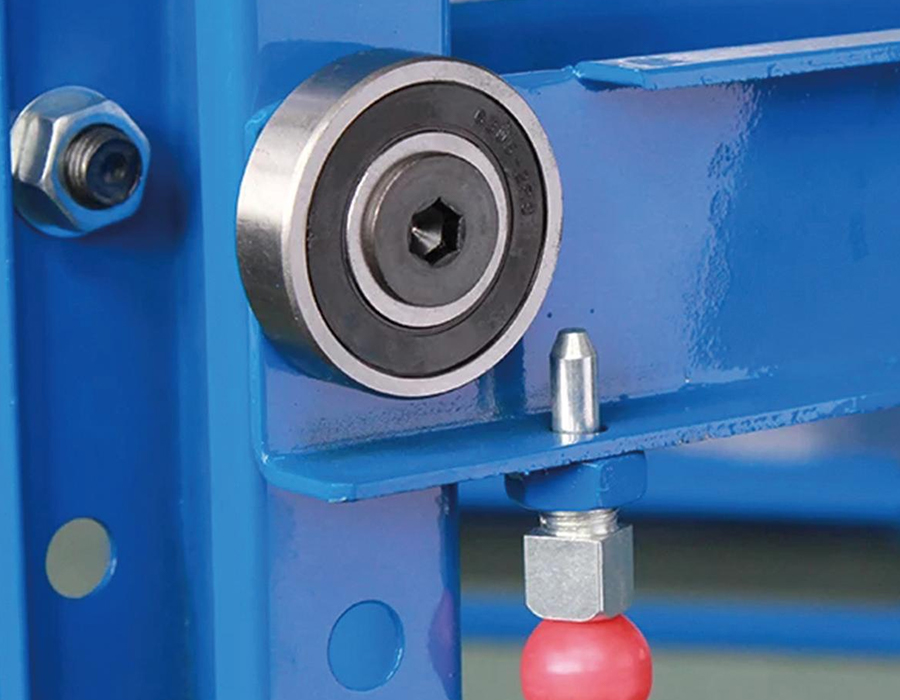

Les deux types de systèmes d'extension dominants utilisés dans les bâtis de moules industriels sont les glissières à roulements à rouleaux en acier et les systèmes de rails de guidage profilés avec chariots à recirculation de billes. Les glissières à roulement à rouleaux utilisent des rouleaux en acier trempé fonctionnant dans des canaux formés à froid : elles sont robustes, tolérantes à la contamination et simples à entretenir, mais leur capacité de charge par unité de largeur est limitée par la contrainte de contact des rouleaux. Pour les tiroirs dépassant 2 000 kg, une seule paire de glissières à rouleaux devient peu pratique sans un espacement extrêmement large, ce qui augmente la largeur totale de la baie du rack. Les systèmes de rails de guidage profilés (essentiellement des rails à mouvement linéaire empruntés à la technologie des machines-outils) atteignent des charges dynamiques beaucoup plus élevées dans une section transversale plus étroite, mais ils sont plus sensibles au désalignement lors de l'installation et nécessitent des environnements d'exploitation plus propres pour atteindre leur durée de vie nominale.

Le paramètre de spécification critique n’est pas seulement la capacité de charge statique mais aussi la capacité de charge dynamique sous des cycles d’extension répétés. Un système coulissant évalué à une charge statique de 3 000 kg peut avoir une durée de vie en fatigue évaluée à seulement 20 000 cycles d'extension complète à cette charge, ce qui, dans une salle de moulage fonctionnant en deux équipes par jour, se traduit par environ deux à trois ans avant que le remplacement des roulements ne soit nécessaire. Les acheteurs doivent demander l'évaluation du cycle de charge dynamique et ne pas se fier uniquement au chiffre de capacité statique lorsqu'ils comparent les spécifications des supports de moules de type tiroir.

Calculer le poids réel des moules : pourquoi le tonnage nominal sous-estime les demandes de stockage

Le poids du moule est presque toujours indiqué comme le poids net de l'ensemble du moule lui-même : le noyau, les plaques d'empreinte et le système d'éjection. Ce chiffre est celui qui apparaît sur les fiches de moule et que la plupart des responsables de production utilisent pour spécifier les exigences de stockage. Cependant, la charge réelle que doit supporter un support de moule de type tiroir est systématiquement supérieure au poids nominal du moule, parfois de manière significative, en raison de la masse supplémentaire qui s'accumule dans les conditions de stockage.

Plusieurs facteurs contribuent à ce sous-dénombrement dans la pratique :

  • Plaques de base de moule et matériaux d’emballage : Les moules d'injection et de moulage sous pression stockés pendant de longues périodes sont généralement placés sur des plaques de base en acier ou sur un bois de calage pour éviter tout dommage par contact avec la surface. Une plaque d'acier de 50 mm sous une empreinte de moule de 600 mm × 800 mm ajoute environ 180 à 220 kg selon la qualité, ce qui porte un « moule nominal de 1 200 kg » à une charge réelle de tiroir de 1 400 kg avant que des éléments supplémentaires ne soient pris en compte.
  • Matériel hydraulique et de refroidissement laissé en place : Les installations qui stockent des moules avec des vérins hydrauliques, des collecteurs de refroidissement ou des contrôleurs de canaux chauds encore connectés (une pratique courante où le temps de reconnexion est la principale préoccupation) portent ce poids matériel sur le tiroir. Un contrôleur de canaux chauds et un ensemble collecteur peuvent ajouter 80 à 150 kg à un moule d'injection de taille moyenne.
  • Contamination accumulée : Dans les opérations de moulage sous pression, les moules stockés sans nettoyage accumulent des résidus d'agent de démoulage, des éclairs d'aluminium et des dépôts d'oxyde qui ajoutent une masse mesurable aux grands assemblages de moules au fil des mois de stockage. Ceci est rarement pris en compte dans la planification du stockage.
  • Poids propre du tiroir : La plate-forme du tiroir elle-même, généralement fabriquée à partir d'une plaque d'acier de 6 à 12 mm avec des nervures de renforcement, peut peser entre 150 et 400 kg pour un tiroir dimensionné pour supporter un moule de 3 000 kg. Cette charge est supportée à tout moment par la structure du rayonnage, que le tiroir soit occupé ou non.

Une pratique de conception fiable consiste à appliquer un facteur de 1,25 × au poids nominal du moule lors de la spécification de la capacité du tiroir, et à traiter cela comme la charge de travail minimale plutôt que comme la charge maximale. Notre stockage robuste supports de moules à tiroirs sont évalués et testés à leur charge de travail déclarée avec tous les facteurs de sécurité appliqués, ce qui tient compte des conditions de charge réelles qui manquent régulièrement aux chiffres de poids nominal du moule.

Conception de la surface de la plate-forme de tiroir et son effet sur l'état du moule pendant le stockage

La configuration de la surface d'un tiroir de support de moules est rarement abordée dans les conversations d'approvisionnement, mais elle a un impact direct sur l'état du moule pendant le stockage, la facilité de manipulation et le temps requis pour la récupération et la préparation du moule. Une plaque d'acier plate - la surface de tiroir la plus courante - est simple à fabriquer et génériquement performante, mais ce n'est pas la surface optimale pour chaque type de moule ou durée de stockage.

Surfaces des plaques plates

La plaque plate à couverture complète offre une zone de contact maximale et convient aux moules avec des surfaces de base plates et usinées. Le problème clé des spécifications est la tolérance de planéité de la surface : une plaque de tiroir qui fléchit de plus de 3 à 5 mm sous pleine charge crée une condition de support inégale qui peut induire des contraintes dans les plaques de base du moule non conçues pour une charge en trois points. Les nervures doivent être orientées pour minimiser la déflexion à mi-portée sous l'empreinte du moule, ce qui nécessite de connaître l'emplacement du centre de masse du moule par rapport au tiroir, et pas seulement son poids total.

Surfaces à lattes ou grillagées

Les surfaces à lattes en acier ou à grilles permettent au liquide de refroidissement, au liquide de coupe et aux résidus de démoulage de s'écouler à travers le tiroir plutôt que de s'accumuler sur la surface de la plate-forme. Ceci est particulièrement utile dans les installations où les moisissures sont stockées sans nettoyage complet. Le compromis structurel est que les charges concentrées des moules à faible encombrement reposent sur des barres individuelles plutôt que de se répartir sur une plaque, augmentant ainsi les contraintes locales aux points de contact et potentiellement marquant les surfaces molles du moule si le pas des barres est trop grossier.

Fonctionnalités de localisation personnalisées

Pour les installations stockant des moules de précision de grande valeur avec des exigences dimensionnelles strictes, les tiroirs peuvent être équipés de blocs de positionnement usinés ou de blocs en V réglables qui enregistrent le moule dans une orientation définie. Cela empêche le moule de se déplacer lors de l'extension du tiroir (un risque réel avec des moules lourds posés sur des plaques plates et lisses) et garantit que l'équipement de levage peut engager les points de levage du moule de manière cohérente sans repositionnement. Le coût de fabrication supplémentaire lié à la localisation des éléments est généralement récupéré au cours de la première année grâce à une réduction du temps de manipulation et à l'élimination de la réinspection après un mouvement induit par le stockage.

Redondance structurelle dans les racks de moules à tiroirs robustes : conception en cas de défaillance des tiroirs

Un tiroir entièrement déployé transportant un moule de 3 000 kg représente l'une des demandes de charge localisées les plus élevées dans tout système de stockage en entrepôt. Le moment en porte-à-faux généré par l'extension complète (le produit du poids du moule et de la distance d'extension à partir de la face avant du rack) doit être entièrement résisté par le système de guidage du tiroir et transféré dans le cadre du rack via la structure de montage coulissante. Si ce chemin de charge est interrompu par une défaillance du guide, un cisaillement d'un boulon de montage ou une fissure de soudure, la conséquence est une descente soudaine et incontrôlée du poids complet du tiroir.

Les systèmes de rack conçus sans redondance structurelle reposent sur l'intégrité d'un chemin de charge unique via le mécanisme d'extension. L'ajout de redondance signifie l'intégration d'éléments de support secondaires qui s'engagent uniquement en cas de panne, empêchant ainsi une chute catastrophique sans être actifs dans des conditions de fonctionnement normales. Les mesures de redondance les plus pratiques utilisées dans la conception de supports de moules à tiroirs robustes comprennent :

  • Barres de sécurité antichute : Barres en acier trempé montées sous la plate-forme du tiroir au point d'extension médian qui s'engagent dans les supports récepteurs crantés sur la colonne du rack si le tiroir chute de plus de 10 à 15 mm par rapport à sa hauteur de déplacement normale. Ceux-ci sont passifs – ils ne créent aucune friction en fonctionnement normal – mais arrêtent la descente du tiroir quelques millimètres après la chute initiale.
  • Systèmes parallèles à double coulisse : Plutôt qu'une seule paire de glissières de chaque côté du tiroir, deux unités de glissières sont empilées verticalement de chaque côté, la paire inférieure ne supportant aucune charge dans des conditions normales mais offrant un chemin de charge alternatif pleinement évalué en cas de défaillance des glissières supérieures. Cela double le coût du matériau coulissant mais élimine une défaillance ponctuelle du mécanisme d'extension.
  • La course du tiroir s'arrête aux deux extrémités : Des butées mécaniques positives empêchent une extension excessive au-delà de la distance de déplacement prévue et empêchent le tiroir d'être repoussé au-delà de sa position fermée vers l'arrière du cadre du rack. Celles-ci sont basiques mais essentielles : une extension au-delà de la distance de déplacement nominale déplace le centre de masse du moule en dehors de l'enveloppe en porte-à-faux de conception, multipliant rapidement la charge de moment sur le système de guidage.

La spécification de fonctionnalités de redondance augmente le coût (généralement de 12 à 18 % au coût du mécanisme de tiroir), mais il s'agit d'une base de comparaison appropriée et non du coût total du rack. Face à la responsabilité et à la perturbation opérationnelle d'un événement de chute de moule impliquant des outils valant des centaines de milliers de yuans, l'investissement en ingénierie est simple à justifier.

Intégration de systèmes d'identification de moules avec des configurations de racks de type tiroir

L’efficacité de l’identification et de la récupération des moules constitue un goulot d’étranglement opérationnel récurrent dans les installations qui stockent plus de 30 à 50 moules, même lorsque le système de stockage physique est bien conçu. L'avantage inhérent du support à moules de type tiroir (chaque moule occupe son propre tiroir dédié qui peut être extrait et inspecté individuellement) n'est pleinement réalisé que lorsque le système d'identification permet de localiser le bon tiroir sans ouvrir plusieurs tiroirs séquentiellement.

L'étiquetage physique constitue la base : un porte-étiquette monté sur la face avant de chaque tiroir, visible lorsque l'on approche de la face côté allée du rack. L'exigence pratique est que les étiquettes doivent rester lisibles dans l'environnement de la salle de moulage : le brouillard d'huile, l'humidité et les chocs occasionnels rendent les étiquettes en papier placées dans des supports en plastique peu fiables après six à douze mois. Les étiquettes gravées en acier inoxydable ou les plaques d'aluminium anodisé avec un contenu marqué au laser sont les spécifications appropriées pour les environnements régulièrement exposés aux liquides de refroidissement ou aux agents de démoulage.

L'intégration RFID au niveau des tiroirs est de plus en plus adoptée dans les installations gérant des moules avec des cycles de production courts et des changements fréquents. Une étiquette RFID intégrée ou fixée sur la face avant du tiroir est lue par une antenne fixe située sur la face de l'allée du rack ou par un lecteur portatif, reliant l'emplacement physique du tiroir à la base de données de gestion des moules sans numérisation manuelle. L'exigence clé de l'intégration est que la position de l'étiquette RFID doit rester cohérente dans tous les tiroirs du système : une variation de plus de 20 à 30 mm par rapport au centre de la zone de lecture de l'antenne réduit la fiabilité de la lecture dans les environnements à forte teneur en métal où la réflexion du signal constitue déjà un défi. Grâce à nos capacités internes de R&D et à notre fabrication de tiroirs personnalisables, nous sommes en mesure de concevoir des façades de tiroirs compatibles RFID avec des pochettes pour étiquettes standardisées en tant qu'option intégrée en usine plutôt qu'une rénovation sur site.

Les systèmes de codes-barres et de codes QR occupent une position intermédiaire : coût d'infrastructure inférieur à celui de la RFID et plus durable que les étiquettes en papier lorsqu'elles sont imprimées sur du papier polyester à support métallique avec une encre stable aux UV. Un scanner portatif relié à une tablette ou à un terminal WMS mobile permet de confirmer l'emplacement avant l'extension du tiroir, réduisant ainsi le risque de récupérer le mauvais moule dans une installation où sont stockés plusieurs ensembles d'outils d'apparence similaire.

Gestion de la charge au sol lors de l'installation de systèmes de racks de moules de grande capacité

Les systèmes de support de moules de type tiroir, en particulier ceux configurés pour plusieurs niveaux de moules lourds, génèrent des concentrations de charges au sol qui dépassent souvent ce que les dalles de plancher d'entrepôt standard peuvent supporter sans intervention technique. Un rack à moules à deux niveaux stockant 3 000 kg de moules dans chacun des six tiroirs par baie supporte une charge totale potentielle de 36 000 kg – sans compter le poids de la structure du rack – répartie sur quatre empreintes de plaque de base. La pression au sol sous chaque plaque de base peut dépasser 80 à 100 tonnes par mètre carré si les plaques de base sont petites et la dalle de béton est mince.

La première étape de tout processus de planification de l'installation d'un support de moules consiste à obtenir la certification de charge au sol de l'ingénieur en structure pour la zone d'installation - et non la spécification générique de capacité au sol du bâtiment, qui est généralement une charge nominale uniformément répartie qui ne reflète pas le comportement de la charge ponctuelle. Les charges ponctuelles sous les plaques de base des racks se comportent différemment des charges distribuées en termes de contrainte de cisaillement par poinçonnage dans la dalle, et les anciens planchers d'entrepôt conçus pour 5 tonnes par mètre carré de charge distribuée peuvent être vulnérables à une défaillance par poinçonnage sous une charge concentrée de la plaque de base de 20 tonnes, même si le poids total se situe dans la capacité distribuée.

Lorsque la capacité au sol est marginale, les solutions pratiques comprennent :

  • Augmentation de la surface de la plaque de base : L'agrandissement de la plaque de base répartit la charge de la colonne sur une plus grande surface, réduisant directement la pression au sol sous la plaque. Une plaque de base de 200 mm × 200 mm peut être augmentée jusqu'à 400 mm × 400 mm, ce qui quadruple la zone de contact et réduit la pression maximale au sol de 75 % sans modifier la structure du rack au-dessus.
  • Plaques de répartition de charge en acier : Des plaques d'acier soudées de 20 à 30 mm d'épaisseur, plus grandes que la plaque de base du rack et placées en dessous, répartissent la charge de la colonne dans la dalle de plancher sur une zone encore plus large. Ceux-ci sont particulièrement efficaces lorsque la dalle contient des armatures à une profondeur offrant une bonne résistance au poinçonnement mais lorsque la couche superficielle de béton est mince.
  • Redistribution de la disposition des racks : Le repositionnement des baies de rack de manière à ce qu'aucune baie à charge élevée ne partage le même panneau de dalle (séparés par des joints de dilatation) évite les charges cumulatives sur une seule travée structurelle. Cela nécessite une coordination entre la conception de l'agencement des racks et le dessin structurel de la dalle de plancher, ce qui n'est pas toujours disponible pour les bâtiments plus anciens.

Prévention de la rouille et de la moisissure pendant un stockage prolongé : ce que la conception des racks peut et ne peut pas faire

La corrosion des surfaces des moules pendant le stockage est l'une des formes de dommages aux outils les plus coûteuses et les plus évitables dans les installations de fabrication. Pourtant, elle est souvent attribuée uniquement à une application inadéquate d'inhibiteur de corrosion plutôt que d'être examinée comme un problème d'environnement de stockage. La conception des supports à moules de type tiroir influence le microenvironnement autour des moules stockés de manière à accélérer ou à retarder l'oxydation de la surface, quel que soit le composé inhibiteur de rouille appliqué sur la surface du moule avant le stockage.

La condensation est le principal facteur de corrosion dans la plupart des environnements de stockage de moules. Les moules à masse thermique importante (en particulier les gros outils de moulage sous pression stockés après des cycles de production chauds) refroidissent lentement et traversent le point de rosée de l'air ambiant à mesure que leur température de surface baisse. Si l'air entourant le moule dans un tiroir fermé ou semi-fermé a une circulation limitée, l'humidité se condense à la surface du moule et reste en contact pendant des périodes prolongées. Les conceptions de racks avec des boîtiers de tiroirs fermés (panneaux latéraux et couvercles supérieurs solides) créent des poches d'air stagnantes qui aggravent cet effet par rapport aux racks à cadre ouvert qui permettent la circulation de l'air ambiant autour des moules stockés.

Les caractéristiques de conception pratiques qui réduisent le risque de corrosion dans le stockage de moules de type tiroir comprennent :

  • Panneaux latéraux de tiroir perforés : Plutôt que des panneaux en acier massif entre les niveaux de tiroirs adjacents, les panneaux perforés permettent la circulation de l'air sur la surface du moule sans créer le tirage complet d'un cadre ouvert. Cela constitue un compromis utile entre la protection contre la contamination et l’accumulation d’humidité.
  • Points de montage du déshydratant : Clips ou plateaux intégrés à l'intérieur de l'enceinte du tiroir, positionnés pour maintenir les packs de gel de silice ou les cartouches déshydratantes à tamis moléculaire près de la surface du moule sans interférer avec le chargement et la récupération du moule. Il s’agit d’un ajout peu coûteux au stade de la fabrication, mais difficile à réinstaller proprement.
  • Voies de drainage dans le fond des tiroirs : De petits trous d'évacuation ou fentes de drainage dans la plate-forme du tiroir empêchent l'accumulation de condensat ou de ruissellement de liquide de refroidissement sous le moule, ce qui constitue à la fois un risque de corrosion et un problème d'hygiène dans les installations de stockage de moules en contact avec les aliments.

Ce que la conception des racks ne peut pas compenser, c'est un traitement de surface inadéquat avant le stockage. L'emballage d'un film d'inhibiteur de corrosion en phase vapeur (VCI), l'huile antirouille appliquée sur toutes les surfaces non peintes et la protection scellée du plan de joint restent la principale défense contre la corrosion des moisissures pendant le stockage. La contribution du rack est de créer des conditions dans lesquelles ces traitements peuvent fonctionner efficacement, ce qui signifie minimiser la condensation, la contamination et le temps de contact avec l'humidité accumulée plutôt que de simplement fournir un sol sec sur lequel le moule peut reposer.

Spécification de la distance de déplacement du tiroir par rapport à l'empreinte du moule et à l'équipement de manutention

La course d'extension du tiroir est un paramètre de spécification qui est fréquemment défini sur un nombre rond (600 mm, 800 mm ou extension complète) sans analyse systématique de la distance de déplacement réelle requise pour le levage et la manipulation en toute sécurité du moule dans l'installation spécifique. Une distance de déplacement sous-spécifiée est une source courante de difficultés de manipulation et de risque de blessure ; une distance de déplacement trop spécifiée augmente le moment en porte-à-faux sur le système de guidage et peut dépasser la capacité structurelle du rack pour un poids de moule donné.

La distance minimale requise pour le déplacement des tiroirs est déterminée par la géométrie du moule, le type d'équipement de levage utilisé et l'espace libre disponible devant le rack. Le calcul déterminant implique trois variables :

  • Exigence d’approche du crochet ou de la fourche de l’équipement de levage : Un crochet de pont roulant et un palonnier nécessitent un accès vertical dégagé au-dessus des points de levage du moule, qui ne doivent pas être obstrués par la structure du rack au-dessus du tiroir ouvert. La distance horizontale entre la face du rack et le centre de masse du moule, à la distance de déplacement requise, détermine si le crochet de la grue peut se positionner directement au-dessus du point de levage sans que la chaîne ou le fil du crochet n'encrasse la structure supérieure du rack. Pour les grues équipées de palonniers de longueur fixe, ce calcul est simple ; pour les levages par élingue flexible, l'angle de l'élingue à la distance d'extension requise doit être vérifié par rapport à l'angle de travail minimum de l'élingue.
  • Profondeur de l'empreinte du moule dans le sens de l'extension : Un moule de 900 mm de profondeur dans le sens de déplacement du tiroir nécessite que le tiroir s'étende plus loin qu'un moule de 600 mm de profondeur avant que la face avant du moule ne dépasse la colonne du rack, permettant une approche latérale pour la fixation de l'élingue aux œillets de levage avant. La course requise est d'environ : colonne de rack face au bord avant du tiroir, profondeur du moule, dégagement d'approche de 150 à 200 mm.
  • Profondeur de l'allée devant le rack : La distance d'extension du tiroir s'ajoute à la profondeur de l'allée occupée lorsque le tiroir est ouvert. Dans les installations où l'allée du rack est également utilisée comme chemin de déplacement pour d'autres équipements, le tiroir entièrement déployé ne doit pas gêner la circulation transversale ni créer de risque de trébuchement. Cela peut imposer une limite d'extension maximale qui entre en conflit avec l'exigence de dégagement de levage minimum, auquel cas la largeur de l'allée ou le positionnement du rack doivent être reconsidérés avant l'installation.

Une approche systématique consiste à préparer un dessin à l'échelle du tiroir entièrement déployé avec le moule en position, à superposer la géométrie d'approche du crochet de grue et la limite de l'allée, et à vérifier que les dégagements de levage et les exigences de sortie de l'allée sont tous deux respectés à la distance de déplacement sélectionnée. Cet exercice de dessin prend moins d'une heure et élimine la plainte la plus courante après l'installation concernant les supports de moules de type tiroir : le tiroir ne s'étend pas assez loin pour un engagement sûr de la grue avec l'outillage.
