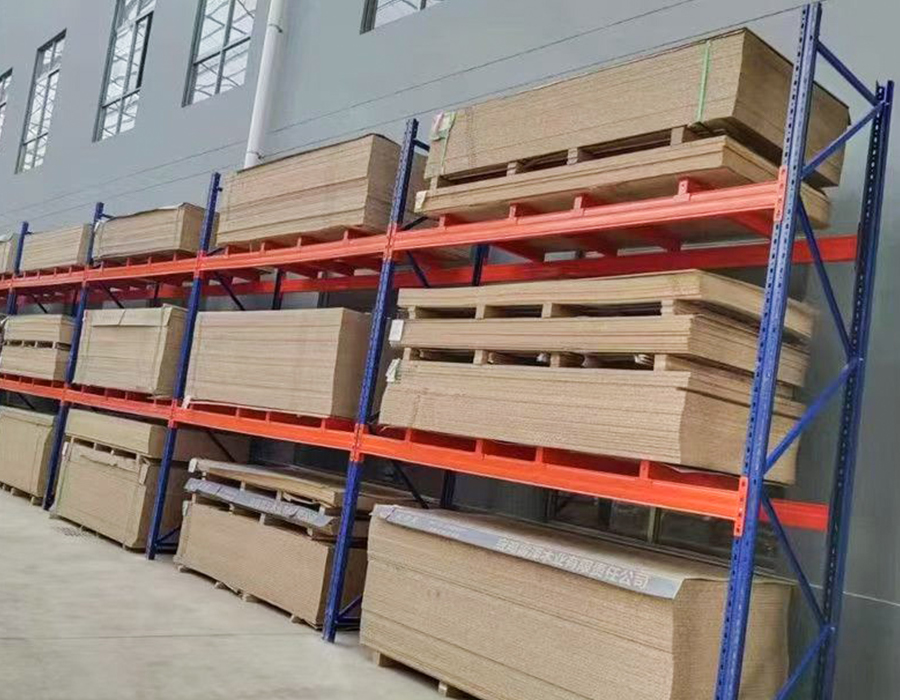

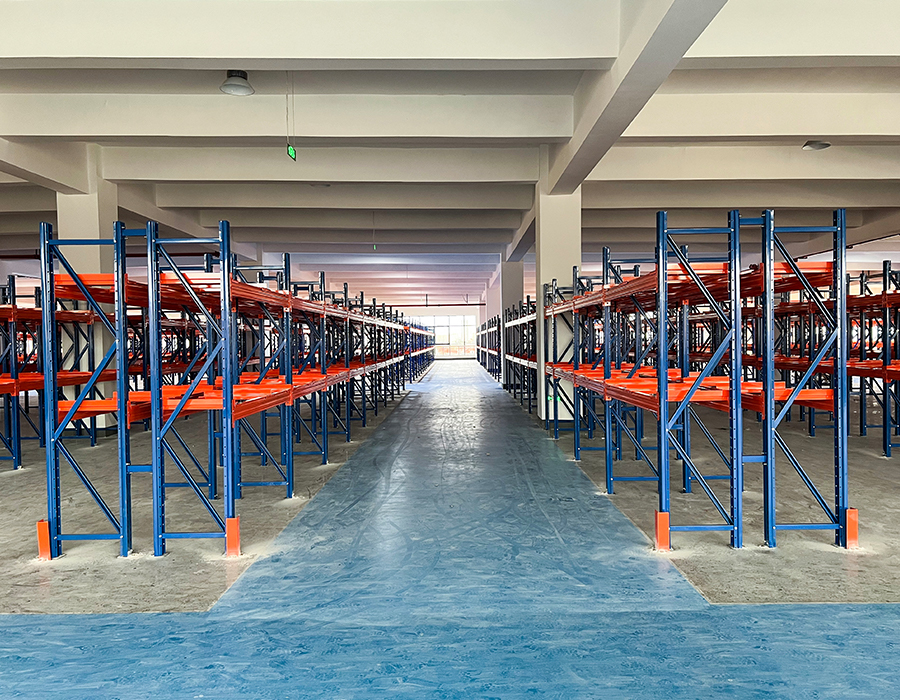

Les étagères robustes sans boulons sont conçues pour les applications à charges élevées, supportant jusqu'à 800 kg par niveau d'étagère, avec des montants épaissis et des plaques d'étagère renforcées sécurisées par des goupilles de verrouillage de sécurité qui empêchent le déplacement latéral sous des charges nominales maximales.

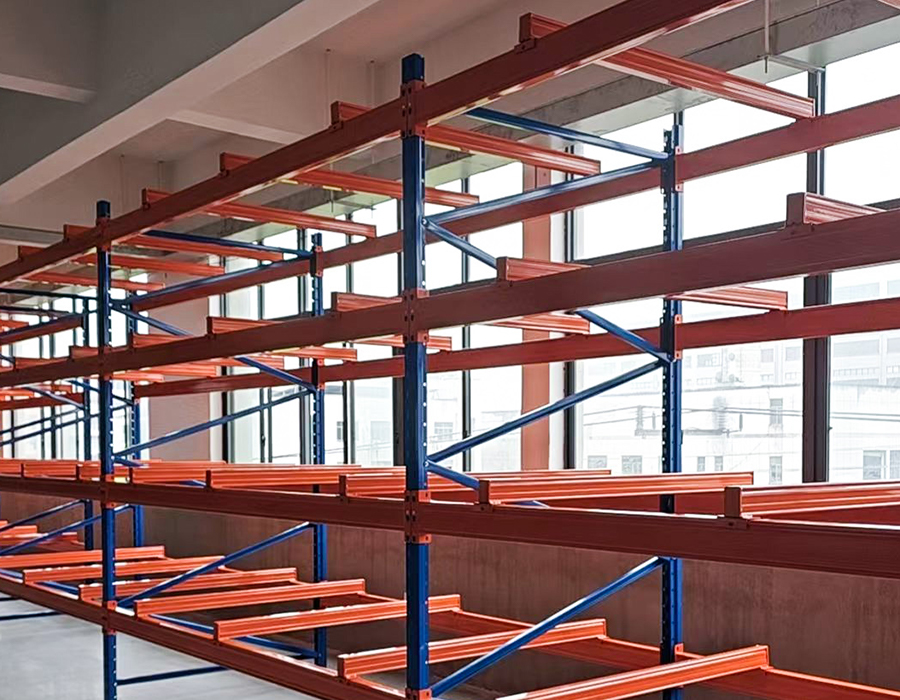

Le modèle de colonne à trous en diamant permet à chaque planche d'étagère d'être repositionnée dans une plage de quatre trous sans aucun outil, permettant un réglage rapide de la hauteur en réponse aux dimensions changeantes du produit — un avantage opérationnel significatif dans les environnements de stockage dynamiques.
L'assemblage ne nécessite aucune vis : les planches d'étagère se verrouillent directement dans les trous de la colonne via des épingles de sécurité sur les deux faces du montant, formant une connexion robuste qui résiste au déplacement accidentel dû aux impacts d'un chariot élévateur ou de manipulation.

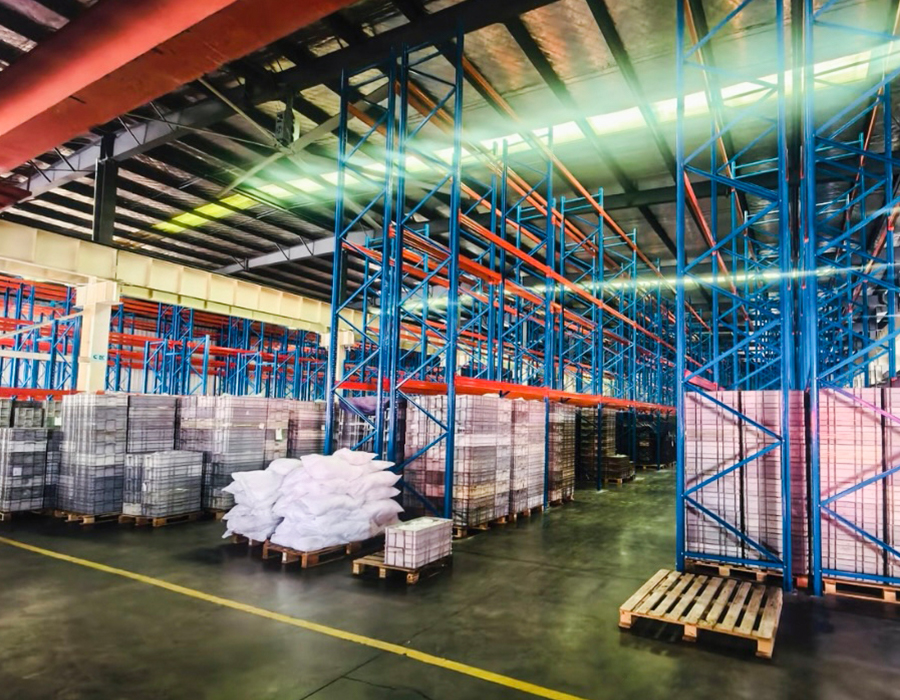

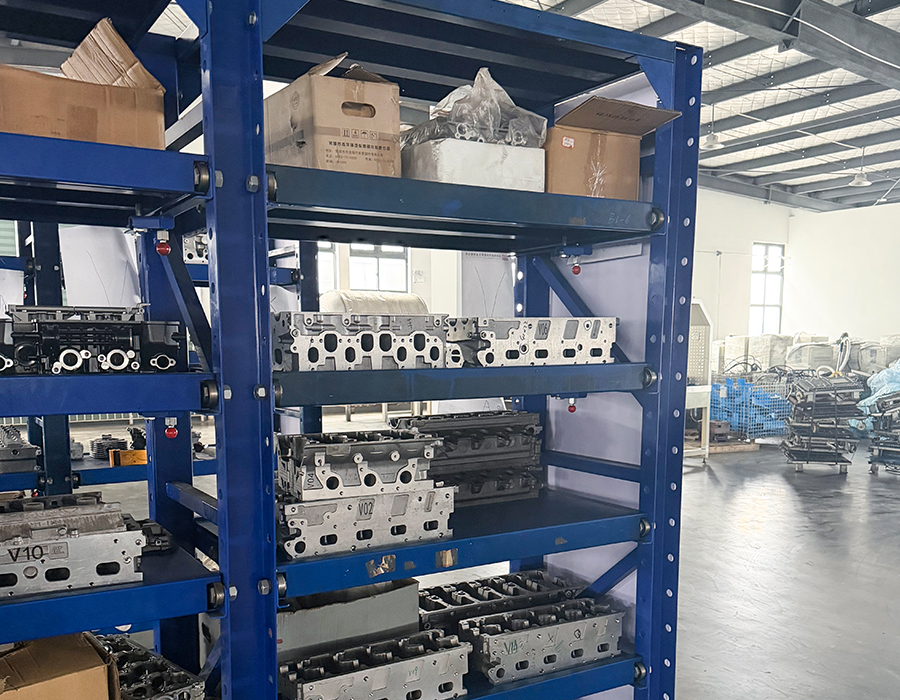

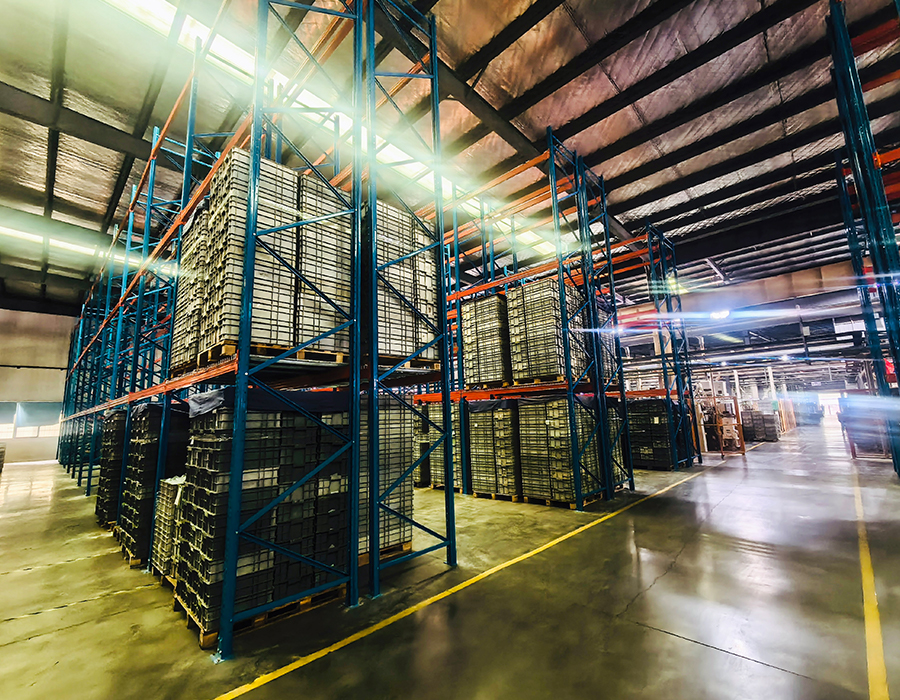

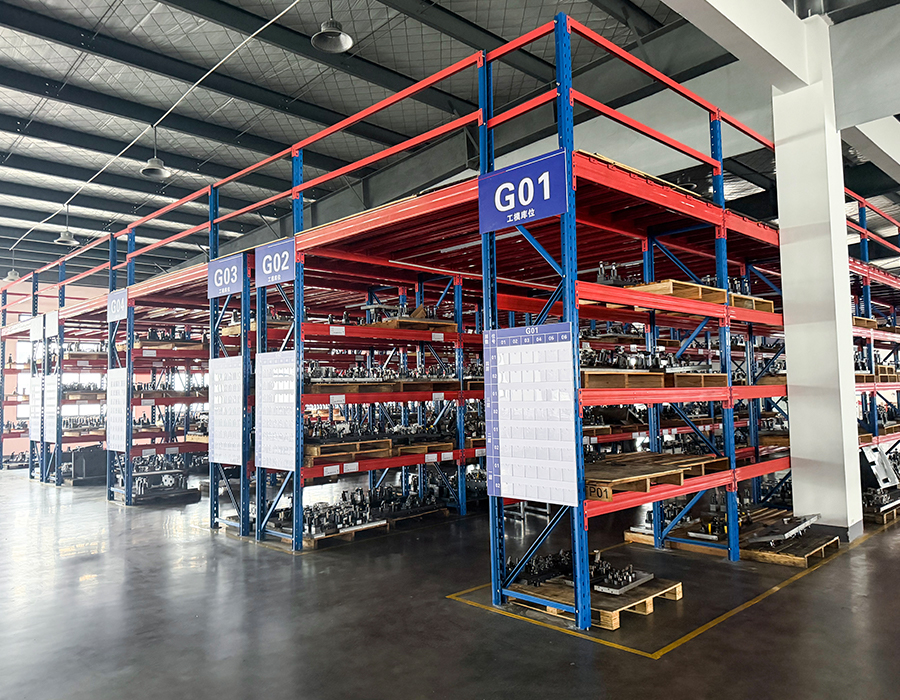

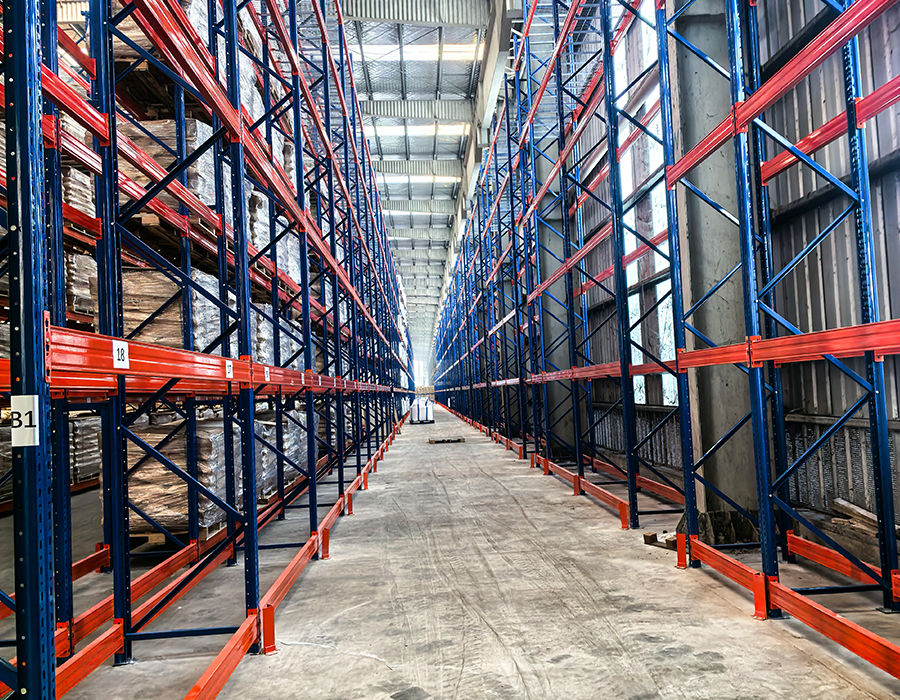

Largement déployé dans les entrepôts industriels, la distribution de pièces automobiles, le stockage de composants mécaniques et les installations de matériaux de construction — le choix recommandé partout où une capacité de charge élevée par étagère doit coexister avec une reconfiguration flexible et sans outil.
Imaginez un entrepôt à la fin d'un quart de travail : des palettes de produits finis atte...
Lire la suiteLorsqu’un chariot élévateur dépose une palette pleine sur une poutre de rack, la structure reç...
Lire la suiteAnhui Huijian Intelligent Equipment Co., Ltd. a récemment accueilli une délégation de représentan...
Lire la suitePourquoi les racks de moules sont un outil de flux de travail essentiel Dans tout enviro...
Lire la suiteQu'est-ce qu'une étagère légère sans boulons ? Étagères légères sans boulons e...
Lire la suiteLe nom "étagères sans boulons" attire l'attention sur ce qui est absent - les fixations - mais la substance technique d'un système d'étagères sans boulons robuste réside entièrement dans ce qui les remplace : le connecteur à rivets, également appelé connexion à clip, à languette ou en forme de larme selon la famille de conception. Ce connecteur est une languette en acier formé à froid sur l'extrémité de la poutre qui s'engage dans une fente perforée dans la colonne verticale, se verrouillant sous la charge sans attaches mécaniques. La géométrie de cet engagement (forme de la languette, dimensions de la fente, angle d'insertion de la languette et profondeur de l'épaulement de verrouillage derrière la fente) détermine non seulement la capacité de charge statique, mais aussi la résistance à la fatigue, la facilité de démontage et la fiabilité de connexion à long terme de l'ensemble du système.
La famille de connecteurs la plus largement utilisée utilise une fente en forme de goutte dans la colonne associée à une languette à crochet formée sur la poutre. Lorsque la poutre est légèrement soulevée après l'insertion, un épaulement de verrouillage sur la languette tombe derrière le bord de la fente, empêchant le retrait sous une charge verticale. Ce qui distingue les connecteurs de haute qualité des connecteurs marginaux dans cette conception, c'est la précision dimensionnelle de l'engagement crochet-épaule : une profondeur d'épaulement de 3 à 4 mm offre un verrouillage fiable avec une résistance à l'arrachement significative ; une profondeur d'épaulement de 1 à 2 mm, réalisable grâce à un formage moins précis, permet à la connexion de se libérer sous l'effet d'une vibration ou d'un choc ascendant - un mode de défaillance visuellement identique à une connexion correctement assemblée jusqu'à ce que la poutre tombe. Les acheteurs ne peuvent pas évaluer cette dimension sans démontage et mesure, c'est pourquoi les certificats de matériaux et les rapports d'inspection dimensionnelle du fabricant ont plus de poids que l'inspection visuelle des assemblages finis.
Le deuxième paramètre critique est le nombre de languettes de connecteur par extrémité de poutre. Les connexions à languette unique conviennent aux étagères légères, mais introduisent un degré de liberté de rotation : la poutre peut se tordre autour du point d'engagement unique sous une charge excentrique. Étagères robustes sans boulons sous des charges industrielles, il faut au moins deux languettes par extrémité de poutre, espacées verticalement pour éliminer la rotation de la poutre et répartir la charge de cisaillement sur deux points d'engagement. Certaines conceptions robustes utilisent trois ou quatre languettes par extrémité, ce qui réduit encore davantage la contrainte du connecteur par languette et augmente la résistance aux charges dynamiques provenant d'objets placés avec force ou d'équipements transmettant des vibrations à proximité.
Les fentes ou les trous perforés dans les colonnes verticales des étagères sans boulons sont principalement conçus pour permettre le réglage de la hauteur des étagères par incréments fixes – généralement au pas de 25 mm, 38 mm ou 50 mm selon le système. Cet objectif fonctionnel est compris par la plupart des utilisateurs. Ce qui est moins largement reconnu, c'est que le motif de perforation a un effet direct et significatif sur la section transversale nette du montant et donc sur sa capacité de charge en compression et sa résistance au flambage local - paramètres qui déterminent la charge maximale sûre du montant et la limite de hauteur pratique du système d'étagères.
Chaque fente perforée retire l'acier de la section transversale verticale à cet endroit. Dans une colonne fortement perforée — où les fentes sont étroitement espacées au pas de 25 mm avec un minimum de matériau d'âme entre les fentes consécutives — la section nette de n'importe quel groupe de fentes peut être réduite de 25 à 40 % par rapport à la section brute du profil de la colonne. Cette réduction abaisse directement le moment d'inertie et le rayon de giration du poteau au niveau de cette section transversale, ce qui en fait l'emplacement critique pour l'initiation locale du flambage sous compression axiale. Les fabricants qui conçoivent étagères industrielles robustes sans boulons pour les charges verticales véritablement élevées, il faut tenir compte de cette réduction nette de section dans les calculs de capacité de colonne ; ceux qui appliquent les propriétés de section brute partout produisent des tableaux de capacité qui sont largement peu conservateurs pour les profils fortement perforés.
La conséquence pratique pour les acheteurs est que les tableaux de capacité des colonnes de différents fabricants ne sont pas directement comparables à moins que le modèle de perforation et la réduction de section nette ne soient connus pour chacun. Une colonne de 2,0 mm d'épaisseur avec un pas de fente de 25 mm peut avoir une capacité verticale effective inférieure à celle d'une colonne de 1,8 mm d'épaisseur avec un pas de 50 mm et une section nette plus favorable, malgré le matériau plus épais. Lors de l'évaluation des étagères industrielles sans boulons pour charges lourdes pour des applications approchant la capacité verticale nominale, la demande du coefficient de section nette (le rapport entre la surface de section transversale nette et brute au niveau du groupe de fentes régissant) fournit une base de comparaison significative que l'épaisseur nominale de la colonne seule ne fournit pas.
La déviation des panneaux d'étagère sous charge est le comportement structurel le plus visible des étagères sans boulons robustes et le paramètre le plus directement remarqué par les utilisateurs : une étagère visiblement affaissée signale une surcharge ou une conception de panneau inadéquate, même aux observateurs non techniques. Cependant, gérer la déflexion dans des limites acceptables nécessite différentes approches de conception en fonction de la portée de l'étagère, de l'ampleur de la charge et du fait que la préoccupation principale soit l'adéquation structurelle ou l'aspect fonctionnel, et chaque approche implique des compromis spécifiques en termes de poids des matériaux, de coût et de capacité de charge.
La méthode de réduction de la déflexion la plus simple consiste à augmenter l’épaisseur de la plaque d’acier du panneau d’étagère. La déflexion sous une charge uniformément répartie varie inversement au cube de l'épaisseur du panneau pour le cintrage de plaques plates : le doublement de l'épaisseur de 1,0 mm à 2,0 mm réduit la déflexion à un huitième, une amélioration spectaculaire. Cependant, les panneaux plats de plus de 2,0 mm deviennent très lourds par rapport à l'augmentation de leur capacité de charge, et le poids du panneau lui-même commence à consommer une partie significative de la capacité nominale de l'étagère. Pour des portées supérieures à 1 500 mm soumises à des charges lourdes, les tôles plates seules constituent rarement la solution la plus efficace.
L'introduction de nervures ou d'ondulations longitudinales dans la section transversale du panneau d'étagère - formées lors du profilage ou du freinage par presse - convertit la plaque plate en une section structurelle efficace avec un moment d'inertie nettement plus élevé que ce que l'épaisseur du matériau de base suggère à elle seule. Un panneau ondulé de 1,5 mm peut surpasser un panneau plat de 2,5 mm en termes de déflexion à mi-portée pour la même portée et la même charge, pour un poids de panneau inférieur d'environ 40 %. La limitation fonctionnelle est que les surfaces nervurées ou ondulées ne sont pas uniformément plates : les objets avec de petites surfaces de base peuvent reposer uniquement sur les sommets des nervures, créant des contraintes de contact localisées, et des liquides ou des particules fines s'accumulent dans les cannelures.
Pour les configurations d'étagères industrielles sans boulons de grande capacité, l'étagère est conçue comme un assemblage composite : les poutres structurelles s'étendant entre les montants supportent un panneau de pont encastré séparé qui s'étend uniquement entre les poutres adjacentes, et non sur toute la largeur de l'étagère. Cette approche permet d'optimiser la profondeur des poutres — et donc la résistance à la flexion — indépendamment de l'épaisseur du panneau de pont, permettant ainsi d'obtenir de grandes capacités de charge avec une déflexion contrôlée sans la pénalité de poids d'une plaque monolithique s'étendant sur toute la largeur. Le compromis réside dans la complexité de l'assemblage et dans la nécessité d'un profil d'étagère plus profond, susceptible de réduire le nombre de niveaux d'étagère réalisables dans une hauteur de baie fixe.
Les étagères industrielles robustes sans boulons installées à des hauteurs de 2,5 m à 4 m ou plus (ce qui est courant dans les entrepôts de pièces en grande hauteur, les entrepôts de composants automobiles et les installations de stockage d'archives) nécessitent souvent un raccord de colonne, où deux longueurs de colonne ou plus sont jointes verticalement pour atteindre la hauteur requise. L'assemblage d'épissure est un détail structurel critique qui est souvent traité comme un simple joint mécanique, mais qui régit en réalité le comportement de flambement du poteau pleine hauteur d'une manière qui n'est pas toujours reflétée dans les tableaux de charges publiés pour les configurations de hauteur standard.
La principale exigence structurelle d'une épissure de colonne est qu'elle doit transférer la charge de compression axiale à travers le joint sans introduire de point faible local qui déclenche le flambage à l'emplacement de l'épissure avant que la colonne dans son ensemble n'atteigne sa capacité nominale. Une épissure réalisée en insérant simplement une section de poteau plus courte sur le poteau inférieur et en s'appuyant sur la friction ou sur une seule fixation à travers les parois de poteaux qui se chevauchent offre une résistance à la flexion minimale au niveau du joint : elle se comporte structurellement comme une connexion par broches plutôt que comme un poteau à moment continu, réduisant de moitié la longueur de flambement à laquelle le poteau doit être analysé. Cette distinction est importante car la charge critique de flambement d'un poteau à extrémités articulées est un quart de celle du même poteau à extrémités fixes, ce qui signifie qu'une épissure mal détaillée peut réduire la capacité effective du poteau de 50 à 75 % en dessous de la valeur tabulée pour le poteau non épissé.
Les épissures de colonnes correctement conçues pour les étagères sans boulons robustes utilisent l'une des deux approches suivantes : un insert de manchon en acier interne qui remplit les deux sections de colonne au niveau du joint, fournissant un support latéral continu à travers la zone d'épissure et résistant à la tendance de la colonne supérieure à basculer par rapport à la colonne inférieure sous une charge excentrique ; ou une épissure externe de plaque et de fixation qui se boulonne à travers les deux faces de la colonne avec une géométrie de groupe de boulons suffisante pour développer le moment de résistance requis. L'approche d'insertion de manchon est structurellement supérieure pour les systèmes sans boulons car elle ne nécessite aucune fixation supplémentaire et est intrinsèquement alignée lors de l'assemblage, mais elle nécessite que le manchon soit fabriqué selon une tolérance dimensionnelle serrée : un manchon qui s'ajuste librement dans la section de colonne offre peu de retenue latérale et fonctionne de la même manière que le joint à friction uniquement qu'il est censé améliorer. Chez Huijian, nos configurations d'étagères sans boulons à baies hautes sont conçues avec des dimensions d'épissure de manchon vérifiées par notre centre de R&D par rapport aux calculs de flambement des colonnes spécifiques à chaque combinaison de hauteur et de charge, non appliqués de manière générique à toute la gamme de produits.
Les systèmes d'étagères industrielles robustes sans boulons installés dans des régions soumises à une activité sismique nécessitent des mesures de renfort latérales spécifiques qui ne font pas partie de la configuration standard du produit et qui sont fréquemment omises même dans les zones sismiques reconnues lorsque les étagères sont achetées via une commande sur catalogue standard plutôt que par des spécifications techniques. Les conséquences de cette omission peuvent aller des retombées de produits et du racking des étagères (distorsion latérale) lors d'événements sismiques modérés à l'effondrement progressif lors d'événements graves - avec des implications pour la sécurité du personnel et la continuité des installations qui vont bien au-delà du coût de remplacement des étagères elles-mêmes.
L'exigence fondamentale de conception sismique est que le système d'étagères doit résister aux forces latérales appliquées à chaque niveau d'étagère proportionnelles au poids du produit stocké à ce niveau, sans que la colonne d'étagères ne se déplace latéralement au point où les connexions poutre-colonne se désengagent. Les connexions sans boulons - de par leur nature reposant sur un verrouillage de languette actionné par gravité plutôt que sur une fixation mécanique - sont particulièrement vulnérables au désengagement sous les composants d'accélération vers le haut du chargement sismique, qui peuvent momentanément décharger la poutre et permettre à la languette de se déverrouiller si la géométrie de la connexion ne fournit pas une rétention positive sous soulèvement. Les conceptions d'étagères sans boulons résistantes aux séismes résolvent ce problème grâce à des clips de verrouillage positif, des attaches boulonnées secondaires aux extrémités de la poutre ou à une géométrie de languette modifiée qui nécessite une force de démontage active plutôt qu'un simple levage vers le haut pour libérer la poutre.
Le renforcement latéral du système d'étagères dans son ensemble, empêchant le cadre vertical de se développer sous l'effet d'une force sismique horizontale, est obtenu grâce à l'une des trois configurations suivantes, chacune étant adaptée à différentes contraintes d'aménagement :
L’étiquetage de la capacité de charge sur les étagères industrielles sans boulons pour charges lourdes est moins standardisé que ne le pensent la plupart des acheteurs. Contrairement aux appareils sous pression, aux équipements de levage ou aux produits électriques – pour lesquels les cadres réglementaires imposent des normes de test, des facteurs de sécurité et des formats de divulgation spécifiques – les déclarations de capacité de charge des étagères sur de nombreux marchés sont en grande partie auto-certifiées par les fabricants, les valeurs indiquées reflétant les conditions de test qui peuvent ou non correspondre à la manière dont les étagères seront utilisées dans l'application de l'acheteur. Comprendre ce que le chiffre de capacité indiqué représente réellement – et ce qu'il ne représente pas – est essentiel pour effectuer des comparaisons valides entre les produits et éviter les inadéquations de capacité en service.
La variable non spécifiée la plus importante dans la plupart des déclarations de capacité des étagères est l'hypothèse de répartition de la charge. Une capacité d'étagère indiquée comme « 500 kg par étagère » n'a aucun sens sans savoir si cela suppose une charge uniformément répartie (UDL) sur toute la surface de l'étagère, une charge concentrée au centre de l'étagère ou une charge en deux points à des positions définies. Ces trois conditions produisent des moments de flexion à mi-portée radicalement différents dans le panneau d'étagère pour la même charge totale. Un panneau évalué à 500 kg UDL peut tomber en panne à 200-250 kg si la charge est concentrée au centre de l'étagère – une condition qui se produit chaque fois qu'un seul article lourd ou une palette avec un faible encombrement est placé au centre d'une large étagère.
Une deuxième variable non divulguée est la charge verticale dans le tableau de capacité. Les capacités nominales des étagères supposent généralement que les étagères sont configurées avec un nombre spécifique de niveaux d'étagères dans une hauteur de baie donnée. L'ajout de niveaux d'étagères à une unité existante - une pratique courante lorsque les utilisateurs souhaitent augmenter la densité de stockage - augmente la charge verticale cumulée au-delà de ce pour quoi le tableau de capacité d'étagères publié a été calculé. Le tableau indique la capacité en étagère, et non la capacité en position verticale, et ces deux limites sont régies par des éléments structurels totalement différents. Les installations qui reconfigurent régulièrement leurs étagères industrielles robustes sans boulons doivent demander des tableaux de charges verticales (la charge cumulée maximale par étagère pouvant être appliquée à une colonne pleine hauteur) en plus des données de capacité par étagère, et traiter la plus basse des deux limites comme contrainte déterminante pour chaque configuration de baie.
Les entrepôts industriels et les installations de fabrication spécifient fréquemment des étagères robustes sans boulons avec des panneaux d'étagères en acier inoxydable ou des platelages en aluminium en combinaison avec des montants et des poutres en acier au carbone standard – motivés par des exigences d'hygiène, des besoins de compatibilité chimique ou le désir d'une surface de stockage résistante à la corrosion sans le coût d'un système entièrement inoxydable. Cette configuration à métaux mixtes introduit un risque de corrosion galvanique rarement évoqué dans les conversations d'approvisionnement, mais peut produire une corrosion accélérée au niveau des points de contact métalliques qui compromet à la fois la surface de l'étagère et la colonne verticale dans un délai de 12 à 24 mois dans des environnements humides ou chimiquement actifs.
La corrosion galvanique se produit lorsque deux métaux différents en contact électrique sont exposés à un électrolyte. Dans un contexte d'entrepôt, cet électrolyte est généralement une condensation de vapeur d'eau, un ruissellement de solution de nettoyage ou un déversement de fluide de procédé. Le métal le plus actif du couple galvanique devient l'anode et se corrode préférentiellement. Dans un montant en acier au carbone supportant une étagère en acier inoxydable, l'acier au carbone est le métal le moins noble et se corrode au point de contact - accéléré par rapport à la vitesse à laquelle il se corroderait isolément par la différence de potentiel entre les deux métaux. Le taux de corrosion dépend du rapport de surface : une petite zone d'acier au carbone en contact avec une grande surface d'acier inoxydable se corrode plus rapidement que le même acier au carbone en contact avec une petite zone d'acier inoxydable, car la zone cathodique entraîne une densité de courant plus élevée au niveau de la zone de contact anodique.
L'atténuation pratique pour les assemblages d'étagères sans boulons industriels à métaux mixtes consiste à interrompre le chemin de contact métal sur métal à l'interface entre des matériaux différents. Les approches efficaces comprennent :
La reconfigurabilité des étagères robustes sans boulons – la possibilité d'ajouter, de supprimer ou de déplacer des niveaux d'étagères, d'ajouter des extensions de baie ou de combiner des unités dans de nouvelles configurations sans outils spécialisés – est l'un de ses avantages commerciaux les plus cités par rapport aux systèmes de stockage soudés ou fixés en permanence. Cependant, cet avantage n'est réalisé en pratique que lorsque le système initial est spécifié en tenant compte de la reconfiguration et lorsque des modifications ultérieures sont apportées dans les limites structurelles des composants installés. Ne pas planifier la reconfiguration dès le départ, ou dépasser les limites structurelles lors de la modification, transforme un véritable actif opérationnel en passif.
La décision la plus importante en matière de planification de reconfiguration est la sélection de la hauteur du montant. L'achat des montants les plus courts qui satisfont aux exigences immédiates de hauteur de stockage élimine la possibilité d'ajouter des niveaux d'étagères ou d'augmenter la hauteur des baies à l'avenir sans remplacer les montants - l'élément le plus exigeant en main-d'œuvre et le plus perturbateur d'une modification d'un système d'étagères. Spécifier les montants à la hauteur maximale permise par la hauteur libre du bâtiment et les caractéristiques structurelles, même si la configuration initiale n'utilise que la partie inférieure du montant, préserve la flexibilité future à un coût supplémentaire marginal. Le coût supplémentaire d'un montant plus haut est généralement de 15 à 25 % du coût du montant, ce qui représente une petite fraction du coût de remplacement du montant lors d'une future reconfiguration.
La standardisation de la largeur et de la profondeur des baies au sein d'un parc d'étagères permet l'interchangeabilité des composants entre les parcs : les poutres, les panneaux d'étagères et les contreventements d'une unité peuvent être redéployés vers une autre sans problèmes de compatibilité. Cette interchangeabilité est perdue si différentes normes de largeur de baie sont mélangées au sein de la flotte, même au sein de la gamme de produits du même fabricant. Les installations disposant d'un grand parc d'étagères bénéficient de l'établissement d'une largeur et d'une profondeur de baie standard unique pour chaque classe d'étagères (usage intensif, usage moyen, etc.) et de l'application de cette norme pour tous les achats futurs, même lorsqu'une dimension non standard semble résoudre une contrainte d'espace spécifique à court terme.
Nos systèmes d'étagères industrielles robustes sans boulons sont conçus avec l'interchangeabilité des composants comme principe de base de notre gamme : les modèles de fentes verticales, les dimensions des connecteurs de poutre et les géométries de support de panneau sont standardisés pour toutes les classes de hauteur et de charge partout où les exigences structurelles le permettent, ce qui signifie qu'une installation qui agrandit ou reconfigure son stockage au fil du temps peut mélanger des composants de différents lots d'achat sans problèmes de compatibilité. Avec une capacité de production annuelle de 180 000 ensembles et des normes de fabrication cohérentes maintenues sur nos six lignes de production, les composants de remplacement et d'extension restent disponibles et dimensionnellement cohérents tout au long de la durée de vie du système installé.
